描述

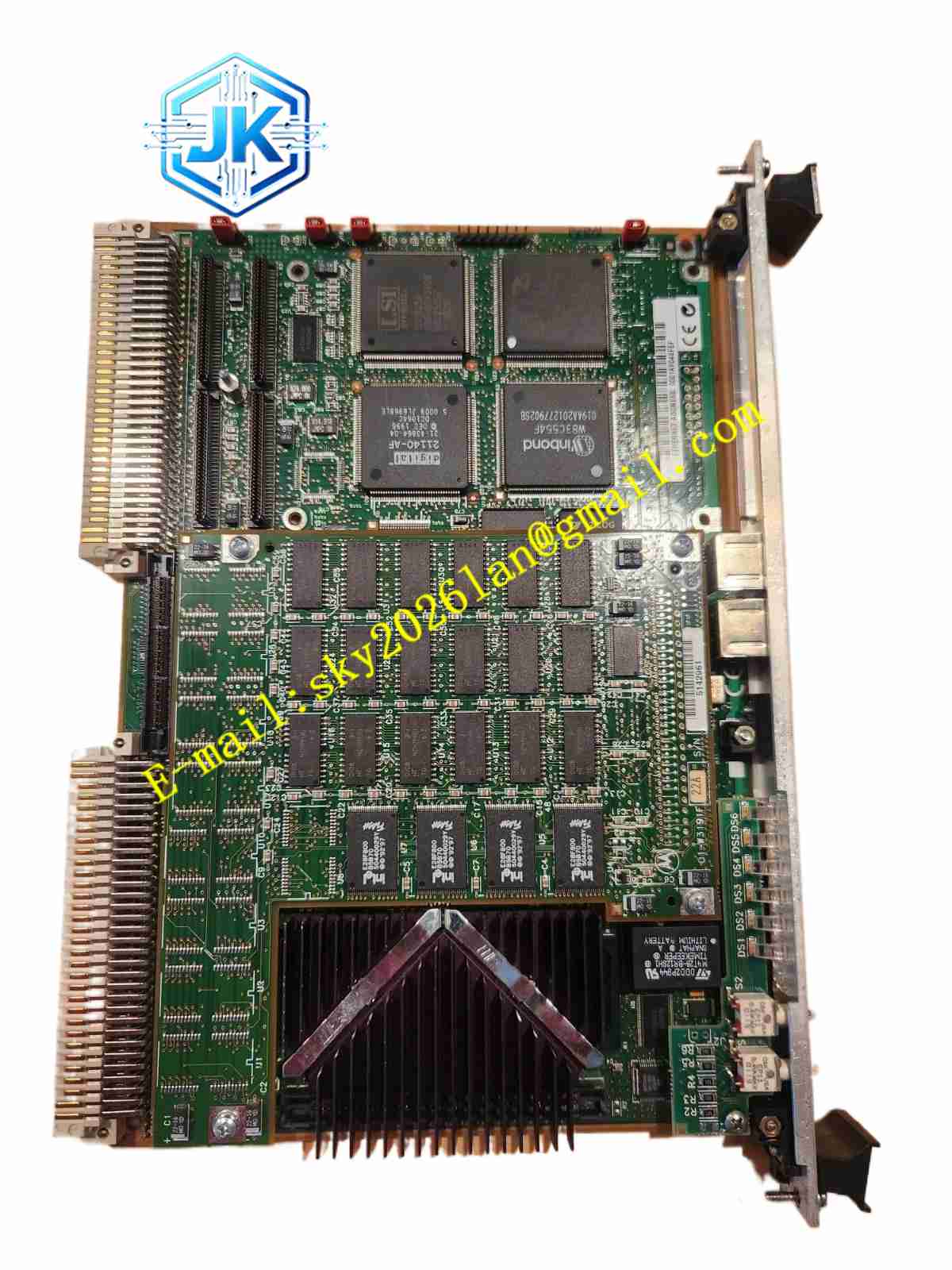

Motorola MVME2604-4431
技术规格
- 处理器架构： 采用 64 位 PowerPC MPC604 微处理器。
- 主频性能： 处理器时钟频率高达 400 MHz。
- 内存配置： 配备 16 MB 至 256 MB 的 ECC（纠错码）DRAM，支持双路交错访问。
- 缓存系统： 板载可选 256 KB 的 L2 二级缓存。
- 闪存容量： 拥有高达 9 MB 的 Flash 闪存空间。
功能特点
- 高可靠性内存： 采用 ECC DRAM，具备单比特纠错和双比特检测能力，确保数据完整性。
- 实时时钟与 NVRAM： 集成带电池备份的 8KB 非易失性 RAM 和实时时钟（RTC），支持看门狗定时器。
- 丰富的串行通信： 提供两个异步串行端口和两个同步/异步串行端口。
- 标准总线接口： 支持 32 位地址/64 位数据的 PCI 本地总线，以及完整的 VMEbus 系统控制器功能。
应用场景
广泛应用于分布式控制系统 (DCS)、可编程逻辑控制器 (PLC)、数据采集系统、航空航天测试设备以及复杂的工业自动化生产线流程控制。
性能参数
- 总线支持： 支持 A32/A24/A16 寻址，以及 D64 (MBLT)/D32/D16/D08 的主控和从控传输。
- 网络与存储接口： 集成 10Base-T/100Base-TX 以太网接口，以及 8 位或 16 位单端 SCSI 接口。
- 外设支持： 提供 PS/2 键盘和鼠标接口，以及 PS/2 软盘驱动器端口。
材质构成
采用 UL 认证的 94V-0 阻燃等级多层印刷电路板 (PWB)，配备工业级高可靠性集成电路、精密电阻电容及坚固的 VME 标准金手指连接器。
结构特征
符合标准单槽 VME 封装尺寸，前面板带有状态指示 LED 灯、ABORT 和 RESET 物理开关。板卡采用灵活的 Mezzanine（夹层）架构，便于内存和功能的升级。
工作原理
基于 PowerPC 处理器的精简指令集 (RISC) 架构，通过 Raven 和 Universe 等 ASIC 芯片组桥接本地 PCI 总线与 VME 总线。处理器执行存储在 Flash 中的引导程序及操作系统，通过 DMA 控制器实现本地内存与 VME 总线之间的高速数据吞吐。
安装要求
必须插入符合 VME 标准的机箱背板槽位中，确保 P1 和 P2 连接器完全对齐并锁紧。需通过背板提供 +5V、+12V 和 -12V 直流电源。
使用注意事项
严禁在爆炸性环境中操作；安装和拔插板卡时必须佩戴防静电手环；切勿在系统带电状态下强行插拔模块；确保机箱具备良好的电磁干扰 (EMI) 防护和散热风道。
