描述

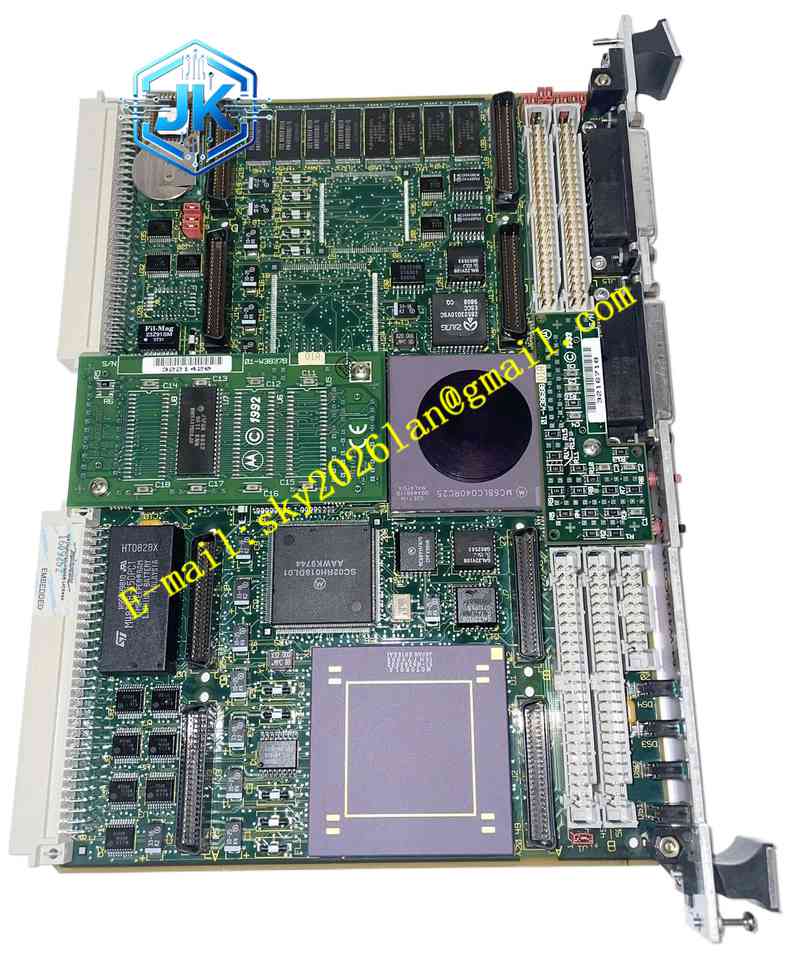

Motorola MVME187-001B
技术规格
- 处理器： 搭载一颗 MC88100 MPU（微处理器单元）和两颗 MC88200 CMMU（缓存与内存管理单元）。
- 主频： 25 MHz 处理器运行频率。
- 内存： 配备 8 MB 的板载 DRAM。
- 存储： 拥有 4 个 44针 PLCC ROM 插槽，以及 128 KB 的静态 RAM（SRAM）。
功能特点
- 高级内存保护： 支持可编程的奇偶校验保护，有效防止内存数据损坏。
- 高速缓存支持： DRAM 采用四路交错设计，可有效支持高速缓存突发周期。
- 丰富的 I/O 接口： 提供带 DMA 的 SCSI 总线接口、以太网接口、Centronics 并行打印机端口以及四个 EIA-232-D 串行端口。
- 内置调试固件： 板载 187Bug 调试监视器固件，提供超过 50 种调试命令、完整的板级诊断和单行汇编/反汇编功能。
应用场景
广泛应用于制造自动化、交通运输控制、电信交换系统、航空航天测试设备以及需要实时数据采集和处理的关键基础设施。
性能参数
- 总线接口： 支持 32位地址和 32位数据（A32/D32）的 VMEbus 传输。
- 串行通信： 串口 4 支持同步位速率高达 64 kbps。
- 定时器资源： 提供四个 32位可编程 Tick 定时器（1 µs 分辨率）和一个看门狗定时器。
材质构成
采用多层工业级印刷电路板（PCB），核心处理器和 CMMU 采用高可靠性封装，连接器采用镀金工艺以确保长期稳定的电气接触。
结构特征
符合标准 VMEbus 单板计算机尺寸，前面板配备状态指示 LED（如电源、运行、故障、SCSI 状态等）以及系统控制开关。
工作原理
系统上电后，187Bug 固件首先执行硬件自检和环境初始化。随后，MC88100 处理器通过 CMMU 访问 DRAM 和 ROM，加载并执行实时操作系统，协调 VME 总线和本地外设进行数据交换与控制。
安装要求
- 插槽选择： 若作为系统控制器，必须安装在机箱最左侧的插槽（插槽 1）；否则可安装在任意空闲的双高插槽中。
- 电源连接： 必须确保模块正确插入背板的 P1 和 P2 连接器，以获取完整的工作电源和 32位数据/地址总线。
使用注意事项
- 防静电保护： 操作时必须佩戴防静电手环，避免静电放电损坏精密的 RISC 芯片。
- 散热要求： 模块需要良好的强制风冷散热，确保气流顺畅通过板卡表面。
- 热插拔禁止： 严禁在系统通电状态下插入或拔出该模块，以免造成背板或模块硬件损坏。
