描述

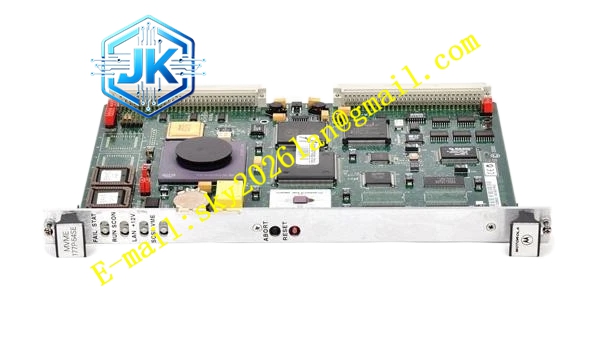

Motorola MVME177P-54SE
技术规格
- 处理器： MC68060 微处理器，主频针对 54 配置优化。
- 内存： 配备 ECC 保护的 DRAM，容量根据具体配置而定。
- 接口： 集成 10/100Mbps 以太网、SCSI-2 接口及四个串口。
功能特点
- 高集成度： 将处理器、内存、网络和存储接口集成在单块 VME 板上，节省机箱空间。
- 灵活的内存映射： Flash 和 EPROM 的映射可通过硬件跳线（J8）和 VMEchip2 GPIO 位进行软件配置。
- 工业级可靠性： 专为 24/7 不间断运行设计，具备极高的 MTBF。
应用场景
工厂自动化、过程控制、数据采集系统以及测试与测量设备。
性能参数
- 电源规格： +5Vdc (±5%)，典型电流 1.75A，最大 2.0A；+12Vdc (±5%)，最大 1A；-12Vdc (±5%)，典型 100mA。
- 环境适应性： 工作温度 -5°C 至 55°C（强制风冷），存储温度 -40°C 至 +85°C。
- 物理尺寸： 高度 9.2 英寸，前面板宽度 0.8 英寸，高度 10.3 英寸，深度 6.3 英寸。
材质构成
采用多层阻抗控制 PCB，关键元器件经过老化筛选，确保在宽温范围内的参数稳定性。
结构特征
标准双高 VME 模块，前面板接口布局符合人体工程学，便于在机架中进行布线和插拔。
工作原理
系统上电后，VMEchip2 ASIC 初始化本地总线，将 Flash/EPROM 映射到地址 $0，MC68060 开始执行引导程序，初始化外设并加载操作系统。
安装要求
必须使用屏蔽电缆连接所有外部 I/O；确保导电导轨与机箱地紧密接触，前面板螺丝需按规定扭矩拧紧。
使用注意事项
避免在超出额定海拔（5000米）的环境中使用；定期检查散热风扇或机箱风道，防止过热导致降频或宕机。
