描述

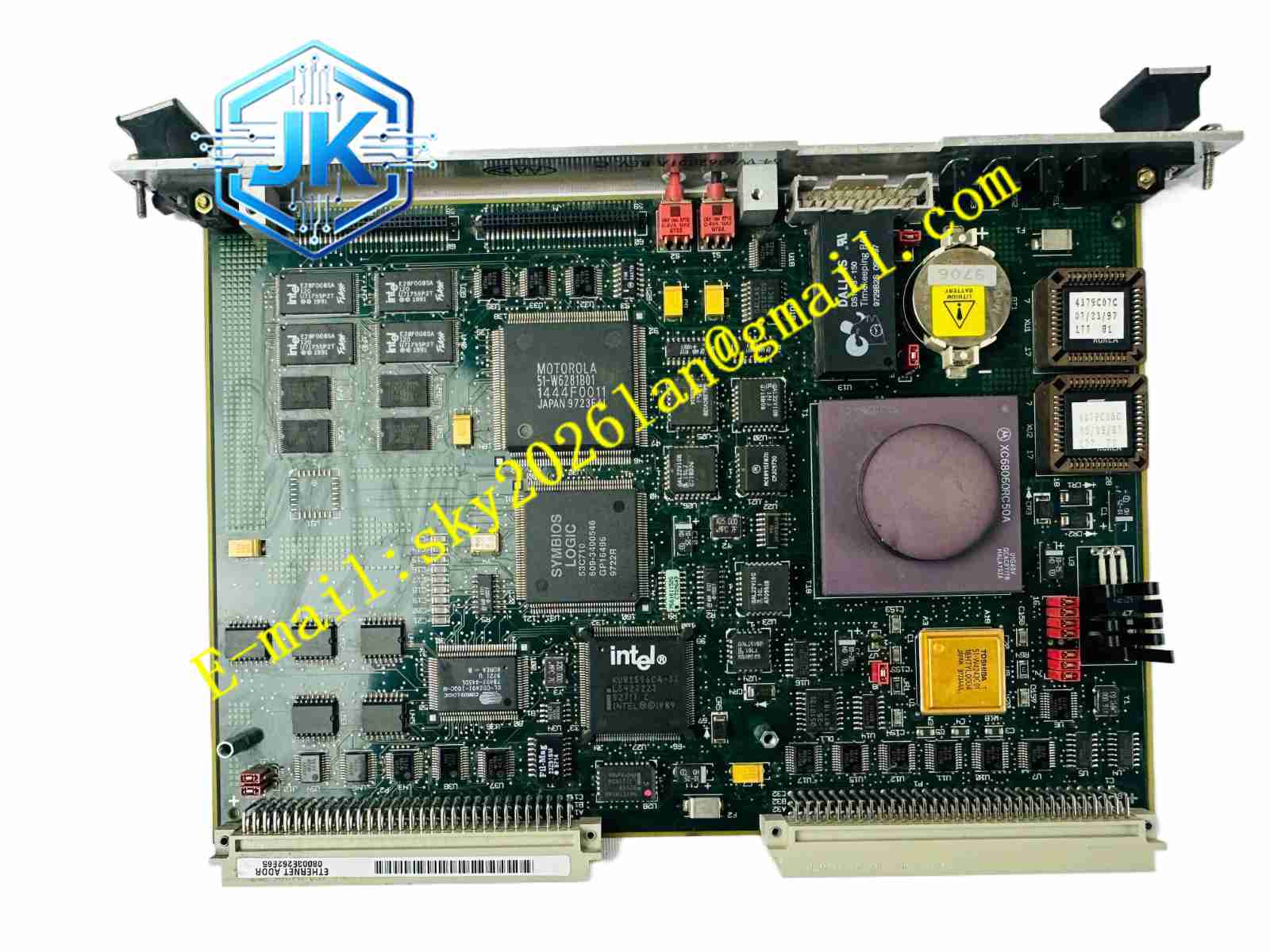

Motorola MVME177-004
技术规格
- 处理器： MC68060，支持高性能浮点运算。
- 内存： 高达 256MB 的 ECC 保护 DRAM，满足大数据缓冲需求。
- 非易失性存储： 8KB 电池备份 SRAM，用于保存关键的系统配置和运行状态。
功能特点
- 灵活的启动模式： 支持全 Flash 启动模式（通过 FLASHJP 跳线 J8 配置），也支持 EPROM/Flash 混合启动模式。
- 强大的 DMA 引擎： 支持 SCSI 总线 DMA 和 VME 总线 DMA，大幅降低 CPU 在数据传输中的开销。
- 实时时钟： 内置带电池备份的实时时钟（RTC），确保系统时间的连续性和准确性。
应用场景
电力电网监控、轨道交通信号控制、大型过程控制系统（DCS）以及航空航天仿真平台。
性能参数
- 存储湿度： 在 5% 至 90%（非冷凝）的相对湿度下均可安全工作。
- 存储温度： 支持 -40°C 至 +85°C 的极端存储温度范围。
- 电源需求： 典型 +5Vdc 电流为 1.75A，最大 2.0A；+12Vdc 最大 1A。
材质构成
板载元器件均符合工业级标准，PCB 表面涂覆三防漆（Conformal Coating），有效抵御潮湿、盐雾和粉尘的侵蚀。
结构特征
前面板通过金属连接器与导电 chassis 导轨相连，形成完整的电磁屏蔽和接地路径，前面板螺丝必须正确紧固。
工作原理
系统复位后，硬件自动将 EPROM 或 Flash 映射到本地总线的起始地址，MC68060 处理器从该地址取指执行，初始化硬件并加载操作系统。
安装要求
必须使用符合 FCC Class A 要求的屏蔽机箱；所有外部 I/O 电缆的屏蔽层必须通过金属外壳连接到大地。
使用注意事项
切勿在未接地的情况下运行系统，以免射频（RF）辐射超标；定期检查电池备份 SRAM 的电压，防止数据丢失。
