描述

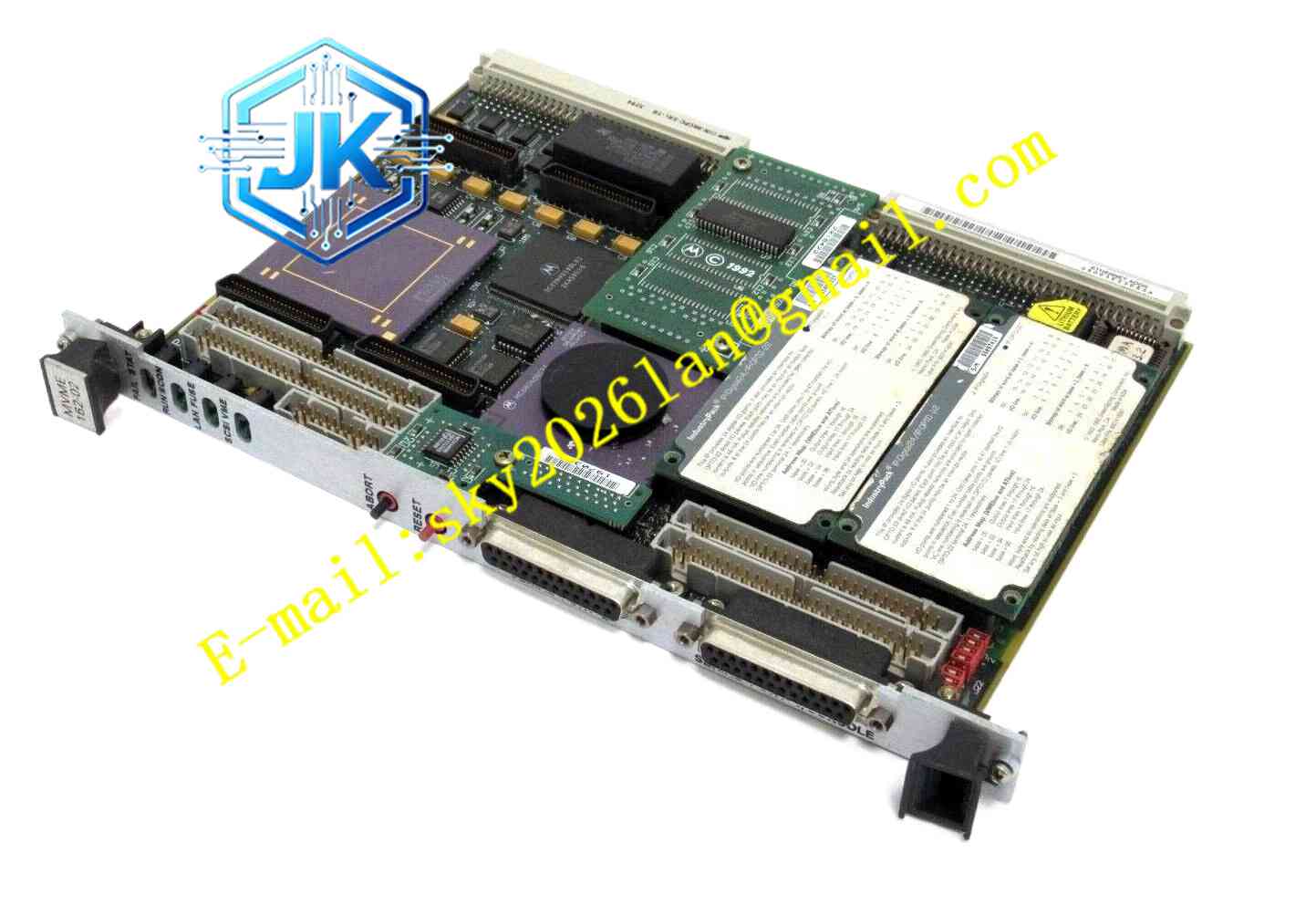

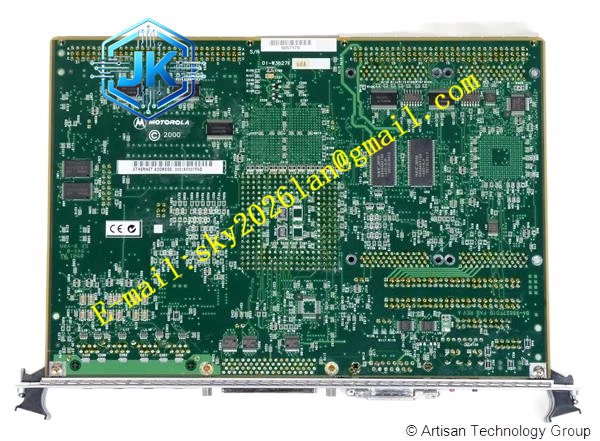

Motorola MVME162PA-252SE
技术规格
- 处理器：基于 Motorola 32 位处理器架构（如 MC68040）。
- 内存配置：板载 16MB SDRAM，支持 ECC（纠错码）保护，确保数据完整性。
- 存储资源：配备 512KB 电池备份 SRAM、1MB Flash 闪存及 8K NVRAM。
- 通信接口：提供 2 个 RS-232 串行端口，集成以太网和 SCSI 控制器。
功能特点
- 高度集成：第二代 Petra ASIC 将内存管理、VME 接口和定时器高度集成，显著提升系统性能。
- 高速传输：支持 VMEbus D64 BLT（块传输）和本地总线内存突发周期的高性能 DMA。
- 扩展能力：支持各种扩展卡，包括 16 位 DMA 卡、以太网卡和 SCSI 卡，提供灵活的系统升级路径。
- 高可靠性：具备出色的功耗/散热控制及长生命周期优势，保护客户对 VMEbus 基础架构的投资。
应用场景
广泛应用于工业控制、医疗设备、国防/航空航天设备的 OEM 系统，以及需要高可靠性和长生命周期的复杂实验平台。
性能参数
- VME 规范：支持 A32/D64 VME 主/从接口，具备系统控制器功能。
- 定时器：内置六个 32 位定时器及一个看门狗定时器。
- 环境适应性：支持扩展温度型号（-40°C 至 +71°C），具备更高的冲击耐受性，适应恶劣环境。
材质构成
采用多层工业级印刷电路板（PCB），搭载高可靠性集成电路、ECC SDRAM 颗粒及定制 ASIC 芯片，表面覆盖三防漆以抵御恶劣环境。
结构特征
采用标准的 6U 双高（Double-high）VME 板卡尺寸，配备标准 VME P1/P2 连接器，前面板带有状态指示 LED 和复位/中止按钮。
工作原理
处理器通过本地总线与第二代 Petra ASIC 交互。Petra ASIC 负责管理 SDRAM、SRAM、Flash 及 VME 总线接口，并通过内部 DMA 控制器处理高速数据搬运，实现高效的系统调度。
安装要求
- 必须插入兼容的 6U VME 机箱卡槽中，并使用前面板螺丝固定。
- 确保机箱提供强制风冷，保持气流顺畅以满足散热要求。
- 背板需提供稳定的 +5V、+12V 和 -12V 直流电源。
使用注意事项
- 插拔板卡时必须佩戴防静电手环，避免静电击穿元器件。
- 严禁在系统带电状态下插拔板卡。
- 定期检查 NVRAM 和 SRAM 的备用电池电量，防止配置数据丢失
