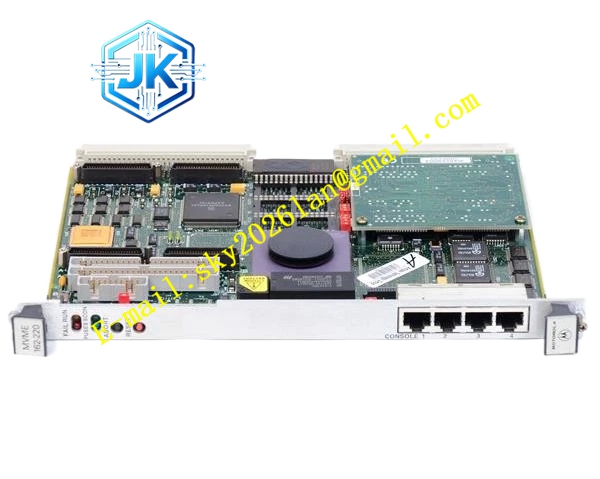

Motorola MVME162P-242E
技术规格
- 处理器：33MHz MC68040（带 FPU 和 MMU）。
- 内存：8MB 奇偶校验 DRAM（具体视批次而定）。
- 网络接口：板载 10Base-T 以太网收发器。
- 存储：1MB Flash + 512KB SRAM + 8K NVRAM。
功能特点
- 集成网络：板载以太网接口支持 DMA，方便接入工厂局域网，实现远程监控和数据上传。
- 高性能计算：33MHz MC68040 提供强大的浮点运算能力，适合复杂算法。
- Petra ASIC：继承了 Petra 架构的高性能内存和 VME 总线管理能力。
- 高可靠性：奇偶校验 DRAM 可检测内存错误，保障系统稳定。
应用场景
分布式控制系统、SCADA 远程终端单元（RTU）、网络通信设备、高级运动控制。
性能参数
- 以太网：10Base-T，支持全双工/半双工。
- VME DMA：支持 D16/D32/D64 BLT 传输。
- 定时器：六个 32 位定时器，一个看门狗。
材质构成
工业级 PCB，集成以太网 PHY 芯片、MC68040 处理器及 Petra ASIC。
结构特征
标准 6U VME 板卡，前面板提供以太网 RJ-45 接口（或通过 P2 引出）、串口及状态指示灯。
工作原理
处理器通过本地总线与 Petra ASIC 通信。Petra ASIC 内部集成了以太网 MAC 控制器，通过 DMA 直接在 DRAM 和以太网 PHY 之间传输网络数据包，极大降低了 CPU 的网络处理开销。
安装要求
- 使用标准 CAT5 网线连接板载以太网口，注意屏蔽接地。
- 确认 VME 背板支持该板卡的系统控制器配置。
- 确保机箱散热满足增强型板卡的功耗需求。
使用注意事项
- 配置以太网 IP 和 MAC 地址时，确保与网络规划一致。
