描述

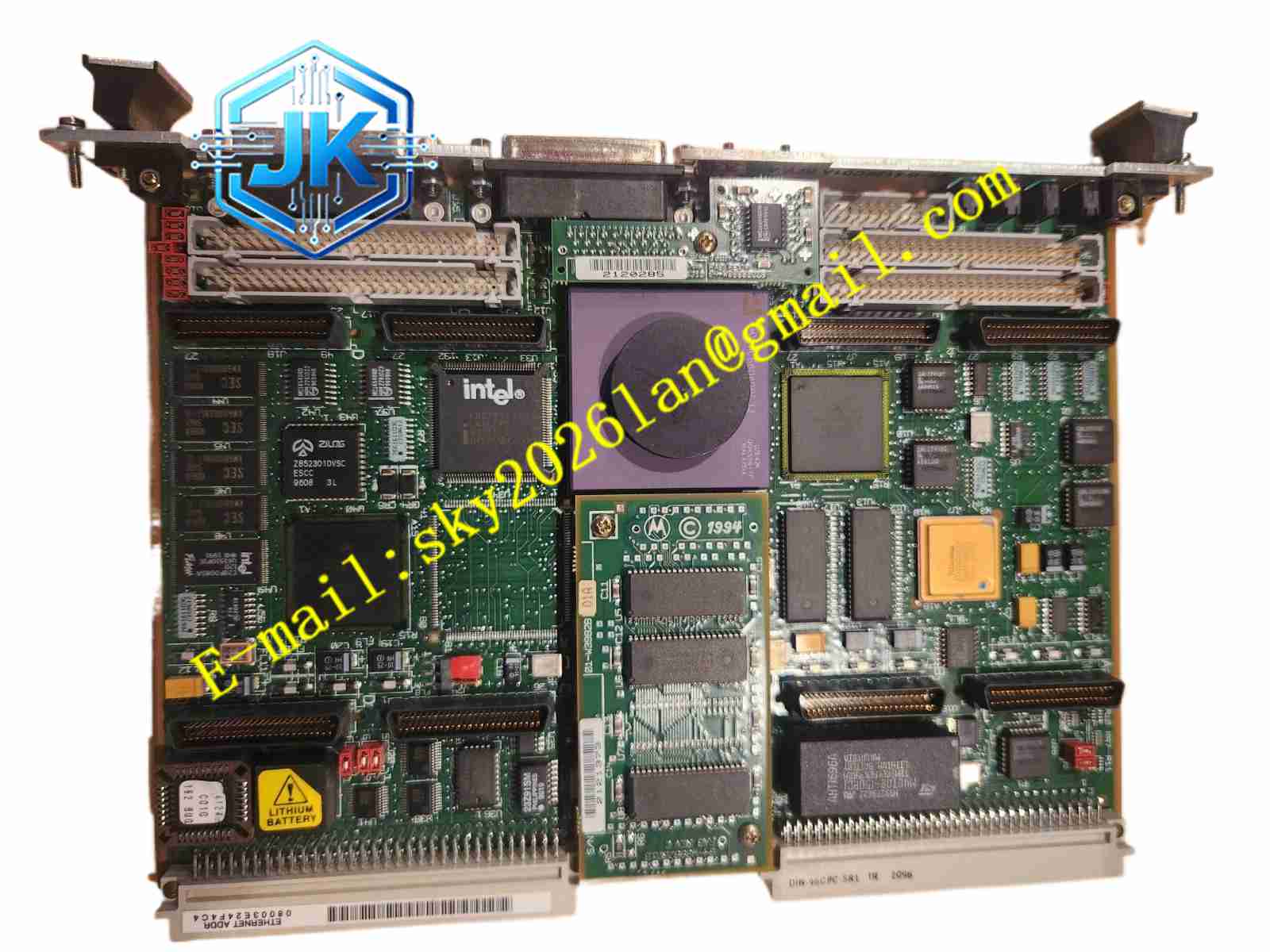

Motorola MVME162-863
技术规格
- 处理器主频：32 MHz。
- 内存配置：16MB ECC DRAM。
- 微处理器：增强型 32 位 MC68040，带 MMU 和 FPU。
- VME 接口：支持 D64 BLT 及 MBLT 传输协议。
功能特点
- 均衡性能：16MB 内存足以应对大多数复杂实时控制任务，同时 ECC 功能保证了工业级的稳定性。
- 全面接口：集成双串口、以太网、SCSI 及 IndustryPack 接口，无需额外扩展卡即可连接多种外设。
- 系统级功能：内置 VMEbus 系统控制器、中断处理器和全局 CSR，支持多处理器协同工作。
- 持久化存储：1MB Flash 用于存放固件，8K NVRAM 用于保存系统配置。
应用场景
过程控制、电力自动化、交通信号控制系统、自动化测试设备（ATE）。
性能参数
- 电源规格：+5V (±5%)，典型电流 3.5A，最大 4.5A。
- 定时器资源：六个 32 位滴答定时器（Tick Timers）和一个看门狗定时器。
- 物理尺寸：裸板厚度约 16.77mm，带前面板厚度约 20.32mm。
材质构成
采用工业级阻燃 PCB 和抗老化电子元器件，所有连接器均经过镀金处理以提高抗氧化性和接触可靠性。
结构特征
前面板设计符合 VME 标准，提供两个拨动开关（ABORT/RESET）和八个 LED 指示灯，背部 P2 连接器引出 SCSI 和以太网等高速信号。
工作原理
系统上电后，处理器从 Flash 中加载 162Bug 监控程序。监控程序初始化 16MB ECC DRAM 并建立内存映射表。随后引导实时操作系统，操作系统通过 ASIC 芯片调度各类 I/O 资源，实现对外部设备的精确控制。
安装要求
- 插入 VME 机箱前，检查 P1/P2 连接器是否有弯曲或氧化的针脚。
- 确保机箱背板的系统控制器槽位分配与板卡跳线设置一致。
- 连接前面板串口和网口时，使用屏蔽线缆并良好接地。
使用注意事项
- 严禁带电插拔板卡，以免损坏 VME 背板或板卡电路。
- 定期清理机箱防尘网，防止因散热不良导致 ECC DRAM 报错。
- 在进行系统升级前，务必备份 NVRAM 中的关键配置数据。
