描述

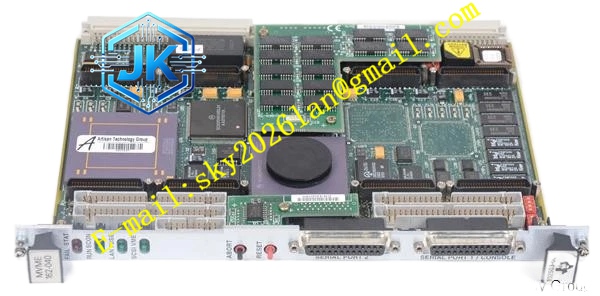

Motorola MVME162-312
技术规格
- 核心处理器： Motorola MC68LC040（无内置浮点运算单元 FPU）。
- 处理器主频： 25 MHz 或 33 MHz。
- 内存配置： 板载 4 MB DRAM，支持通过 MEM162 模块扩展。
- 非易失存储： 512 KB EPROM（含 162Bug 监视器）及 1 MB FLASH RAM。
功能特点
- 强大的处理能力： MC68040 架构提供高效的指令执行和内置内存管理单元（MMU）。
- 灵活的启动方式： 支持从 EPROM、FLASH RAM 或网络（TFTP）引导 VxWorks 操作系统。
- 丰富的系统资源： 集成 NVRAM、实时时钟、看门狗定时器及多个串行通信端口。
- VME 系统控制： 支持作为 VME 机箱的系统控制器，管理总线和中断。
应用场景
广泛应用于航空航天测试、雷达与声纳系统、核电站仪控、大型医疗设备以及复杂的工业自动化。
性能参数
- 总线支持： 完整的 VMEbus 系统控制器功能，支持 A24/A32 寻址及 D16/D32 传输。
- 串行通信： 提供多个 EIA-232 异步串行端口。
- 定时器： 包含多个系统定时器和看门狗定时器。
材质构成
采用 UL94V-0 阻燃等级的多层工业级 PCB，搭载高可靠性 MC68LC040 处理器及工业级外围芯片。
结构特征
标准的 6U Eurocard VME 尺寸，前面板提供状态 LED、ABORT/RESET 开关及调试接口，背部通过 P1/P2 连接器与背板互连。
工作原理
系统上电后执行 EPROM 中的 162Bug 监视器，进行硬件自检并加载存储在 FLASH RAM 或网络中的 VxWorks 操作系统。处理器通过 VME 总线与外部 I/O 模块通信，执行实时控制逻辑。
安装要求
必须插入支持 6U VME 标准的机箱背板；确保 P1 和 P2 连接器完全对齐并锁紧；提供稳定的 +5V, +12V, -12V 背板电源。
使用注意事项
严禁带电插拔；LC040 处理器无内置 FPU，若应用需要浮点运算，需通过软件模拟或升级至带 FPU 的型号；定期检查 NVRAM 电池电压。
