描述

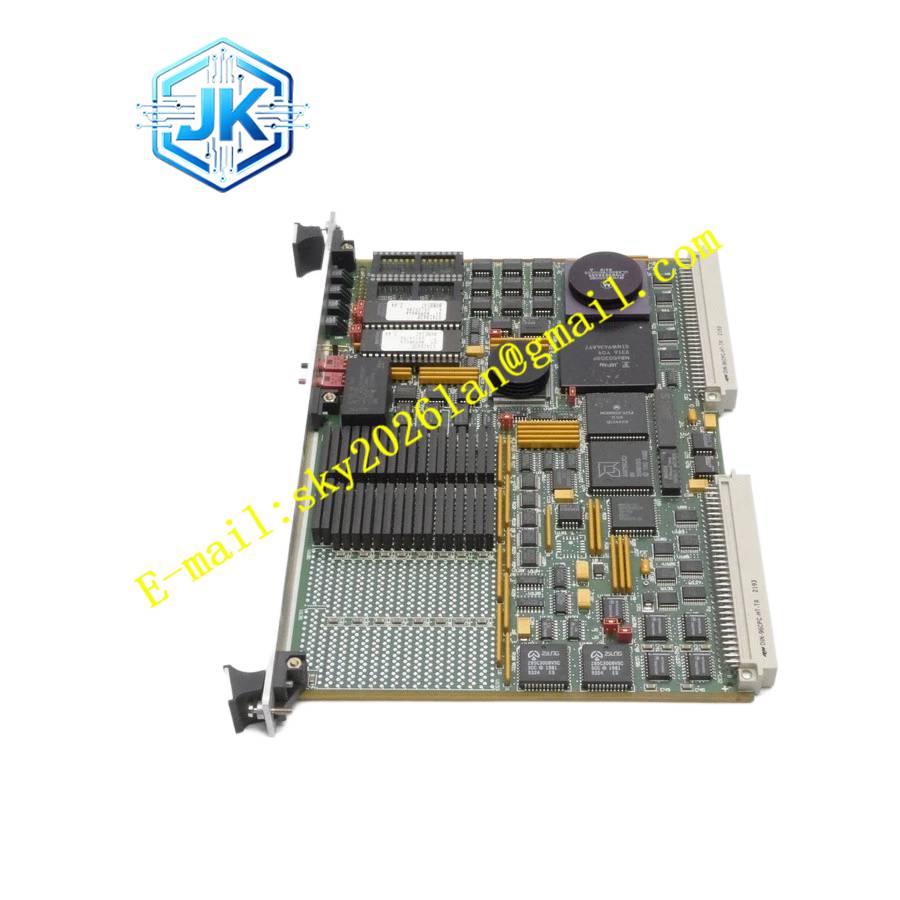

Motorola MVME147SA-2
技术规格
- 核心处理器： 搭载 33.33 MHz MC68030 增强型 32位微处理器，内置指令与数据高速缓存。
- 浮点协处理器： 配备 33.33 MHz MC68882 浮点运算协处理器，加速复杂数学运算。
- 内存配置： 支持 4、8、16 或 32MB 共享 DRAM，具备可编程奇偶校验功能。
- 非易失性存储： 板载 4K x 8 SRAM 和带备用电池的定时时钟/日历。
- 扩展插槽： 提供四个 28/32 引脚的 ROM/PROM/EPROM 插座，支持 16位宽。
功能特点
- VME 系统控制： 具备 A32/D32 VMEbus 主/从接口，并集成系统控制器功能。
- 丰富通信接口： 配备四个 EIA-232-D 串行通信端口及一个兼容 Centronics 的打印机端口。
- 高速存储总线： 提供带 DMA（直接内存访问）的 SCSI 总线接口，提升外部存储读写效率。
- 网络支持： 集成以太网收发器接口，支持标准 TCP/IP 网络通信。
- 内置诊断： 包含板载调试器/监控器固件，提供全面的系统诊断功能。
应用场景
广泛应用于自动化生产线控制、电力测控系统、数控设备、航空测控、雷达系统、飞行模拟器以及高能物理实验等对稳定性和实时性要求极高的领域。
性能参数
- 中断处理： 提供用于 VME 总线的 4级请求器、7级中断器和 7级中断处理程序。
- 定时器： 包含两个 16位定时器和一个看门狗定时器，保障系统稳定运行。
- 电源需求： 采用 +5V DC 电源输入，典型功耗约为 15W。
- 可靠性指标： 平均无故障时间（MTBF）大于 100,000 小时。
材质构成
采用高可靠性工业级电子元器件制造，PCB 板为多层阻燃设计，关键集成电路经过严格筛选，确保在恶劣工业环境下具备出色的抗干扰能力和长寿命。
结构特征
- 标准尺寸： 遵循 6U VME 标准，尺寸为 233.35 mm（高） x 160.02 mm（深）。
- 重量： 约 0.9 kg。
- 面板设计： 前面板集成状态指示灯（如 SCON, DUAL, FAIL, STATUS）及复位/中止开关。
- 背板连接： 采用双高（Double-high）设计，通过 P1 和 P2 连接器与 VME 机箱背板对接。
工作原理
MC68030 主处理器与 MC68882 协处理器协同工作，通过 VME 总线从系统获取指令与数据。处理器利用其片上缓存和内存管理单元（MMU）高效执行逻辑运算、数据采集及浮点计算任务，并通过板载外设控制器管理串口、以太网和 SCSI 设备，实现对外部系统的精准实时控制。
安装要求
- 散热条件： 必须在强制空气冷却环境下运行，进风温度需保持在 0°C 至 55°C 之间，通常需要至少 10 CFM 的气流流过模块。
- 安装规范： 插入 VME 机箱时需保持垂直，均匀施力确保 P1/P2 连接器完全就位，并使用导轨和螺丝牢固锁定。
- 防静电： 安装过程中必须佩戴防静电腕带，并将板卡放置在防静电垫上。
使用注意事项
- 严禁热插拔： 绝对禁止在系统通电状态下插入或拔出模块，以免损坏内部电子元器件。
- 电池维护： 定期检查板载备用电池状态，以确保非易失性 RAM 和实时时钟在断电后数据不丢失。
- 电磁兼容： 在连接外部 I/O 端口时，必须使用屏蔽电缆，并确保电缆屏蔽层通过金属外壳正确接地，以满足 FCC Class A 合规要求。
- 环境限制： 避免在超出规定湿度（5% 至 90% 无冷凝）及强电磁干扰的环境中无屏蔽运行。
