描述

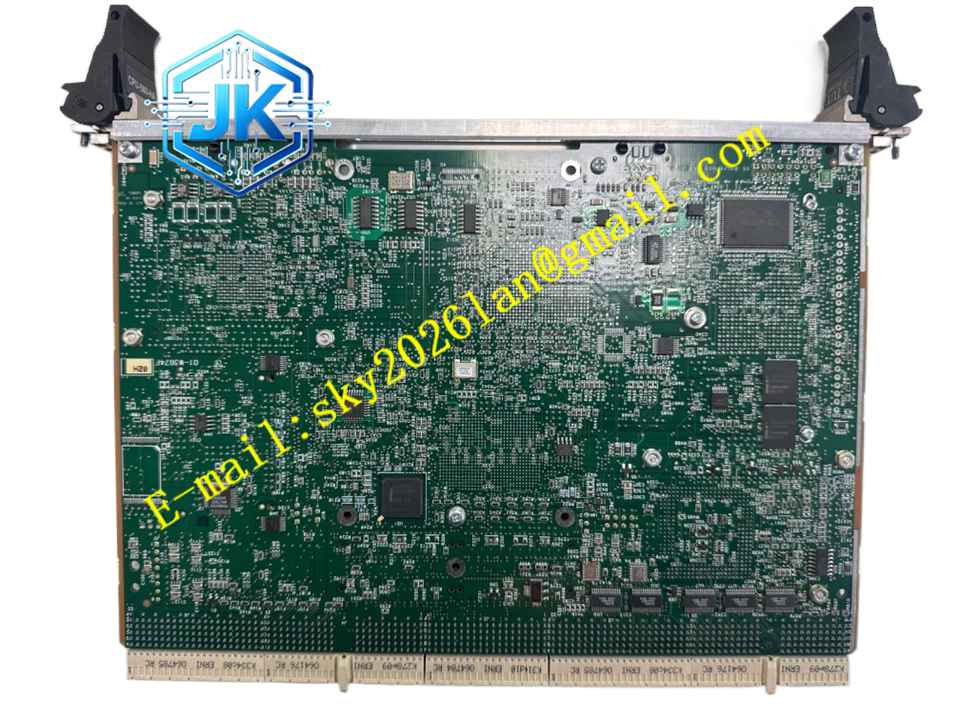

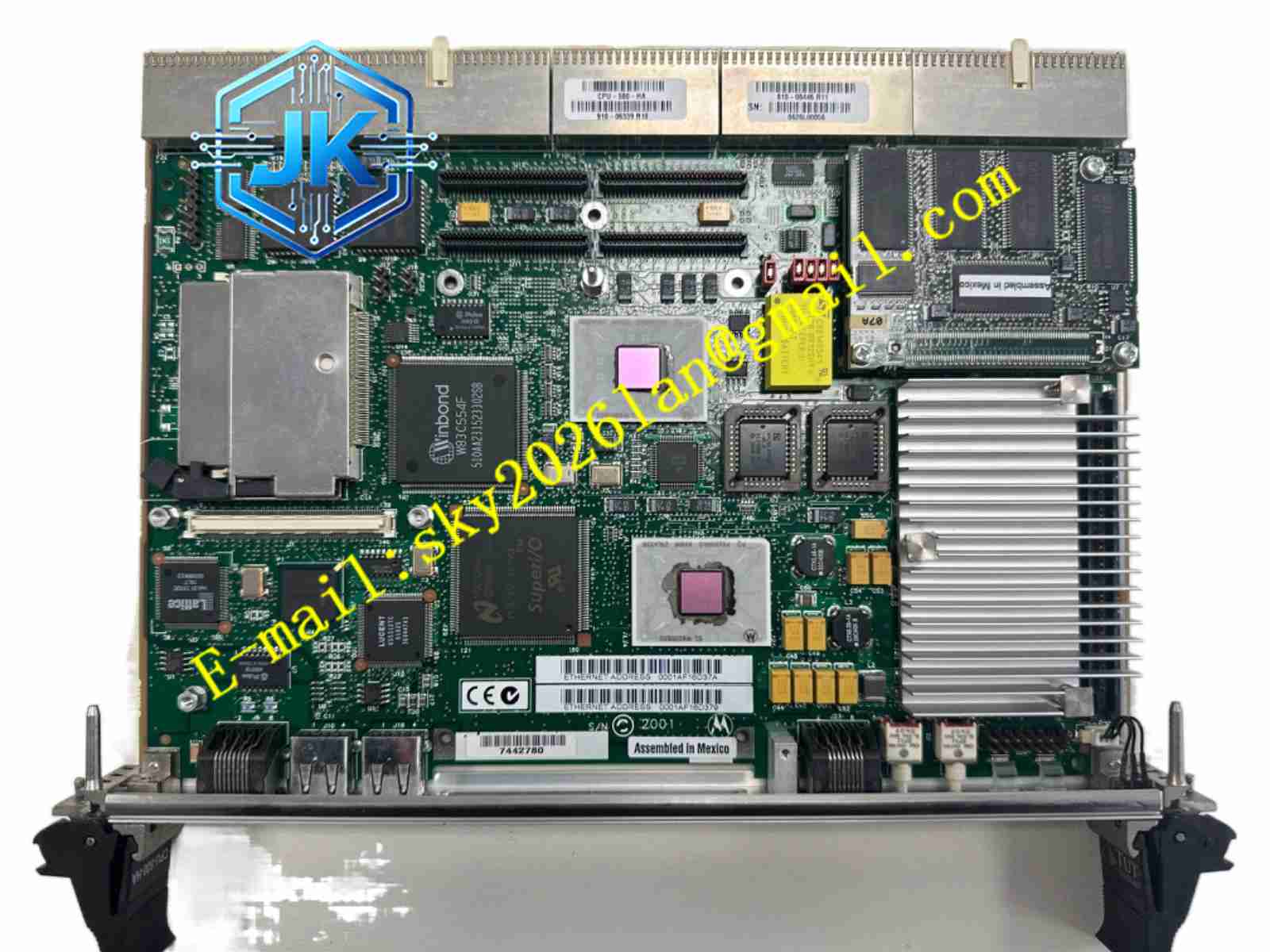

Motorola MPC2004
技术规格：
- 品牌： Motorola（摩托罗拉）
- 型号： MPC2004
- 容量： 256KB / 512KB
- 数据位宽： 32K x 72 或 64K x 72 位
- 封装格式： 182针（91 x 2）双列直插内存模块（DIMM）
- 工作电压： 需同时连接 5V 和 3.3V 双电源
- 最高时钟频率： 66 MHz
功能特点：
- 片上突发计数器： 集成 PowerPC 风格的突发计数器，支持由 SRAMADS 信号发起突发操作，后续地址由 SRAMCNTEN 信号在内部自动生成。
- 数据流直通 I/O： 采用流式传输架构，优化数据读取效率。
- 字节级写入控制： 提供八个写使能引脚，支持精确的字节级写入操作。
- 即插即用支持： 配备存在检测（Presence Detect）引脚，支持系统自动配置缓存控制参数。
- 多时钟引脚设计： 采用多时钟引脚以降低负载，提升信号完整性。
应用场景：
主要应用于基于 PowerPC 60x 架构的 PReP 和 CHRP 平台，作为高性能计算、网络设备和工业控制系统中的核心二级缓存组件。
性能参数：
- 标签 RAM 匹配访问时间： 10 纳秒
- 数据 RAM 访问时间： 9 纳秒
- I/O 电平兼容性： 所有缓存数据和标签 I/O 均兼容 LVTTL（3.3V）标准，支持三态输出。
材质构成：
采用高品质多层 FR4 印刷电路板（PWB），内部设有独立的电源层和接地层，每个高速静态 RAM 均配备去耦电容以确保电源纯净。
结构特征：
采用 182 针卡边缘连接器（Burndy 连接器，型号 ELF182JSC-3Z50），具有出色的抗振动和抗冲击能力，适合工业级部署。
工作原理：
模块通过接收处理器的突发请求信号启动缓存读取或写入周期。内部 BurstRAM 芯片自动递增地址，配合高速标签 RAM 进行数据比对，从而在极短的时间内为 PowerPC 处理器提供高频数据交换。
安装要求：
必须将其垂直插入主板指定的 182 针 DIMM 插槽中，并确保卡扣完全锁定。系统主板必须提供稳定的 5V 和 3.3V 双路供电。
使用注意事项：
该模块属于静电敏感器件，操作时必须佩戴防静电手环。严禁在系统通电状态下进行插拔操作，且必须确保两路电源同时接入，否则模块无法正常工作。
