描述

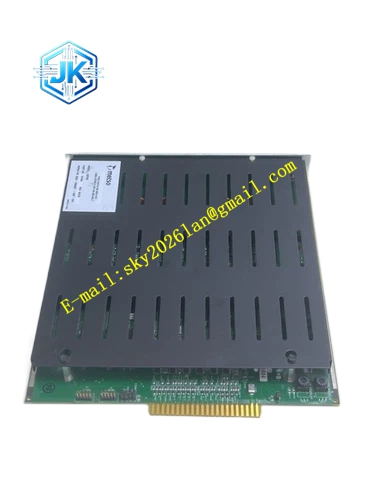

METSO IOP304
技术规格：16 通道混合 I/O，输入输出通道软件可配置；24V 直流回路；通道光电隔离；每通道配置状态 LED 指示灯；机架插槽插卡安装；工作温度 0℃~+55℃；内置回路短路、断线诊断。
功能特点：单模块同时完成开关量采集与开关驱动输出；通道独立光电隔离；回路故障诊断；硬件浪涌、反极性保护；单通道故障隔离；支持系统在线硬件诊断。
应用场景：电厂小型辅机就地控制机柜；造纸车间设备状态采集与阀门控制；化工装置小型联锁回路；水处理设备就地监控单元。
性能参数：信号采集响应时间小于 1ms；输出动作响应迅速；隔离耐压 1500VAC；抗电磁干扰性能强。
材质构成：多层玻纤环氧树脂 PCB；光电隔离芯片；功率驱动元器件；镀金金手指；金属前面板；电路板三防涂层。
结构特征：机架插卡式模块化结构；前面板多组通道指示灯，区分输入输出通道；后端金手指对接背板总线；输入回路与输出回路电路分区隔离；面板卡扣锁紧。
工作原理：现场开关触点信号送入模块输入通道，光电隔离转换为数字信号上传 DCS 控制器；控制器下发控制指令，模块输出通道驱动现场电磁阀、继电器；模块持续监测全部通道回路状态，断线、短路故障实时上报 DCS 系统。
安装要求：安装在 DCS 机架插槽，配套端子底座使用；输入输出线缆分开布线；屏蔽线缆屏蔽层单点接地；机柜保护接地完整。
使用注意事项：严格区分输入输出端子，不可混接线路；高压信号禁止接入任意通道；接线作业执行断电操作；定期检查端子有无发热氧化现象；更换模块前切断机架总供电。
