描述

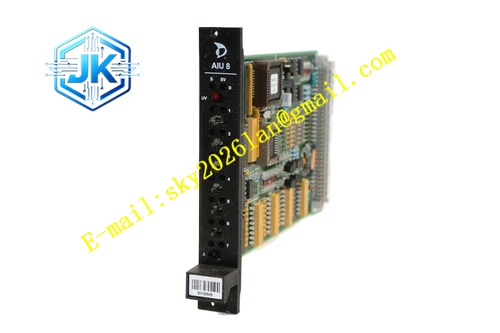

METSO A413144
技术规格
- 兼容传感器：涡流位移探头、LVDT、速度传感器、加速度振动传感器
- 通道数量：4 路多功能输入通道
- 工作温度：‑20℃ ~ +60℃
- 存储温度：‑30℃ ~ +70℃
- 相对湿度：5%‑95%，无凝露
- 安装方式：美卓标准 DCS 机架插槽安装
- 通信接口：美卓专有机架背板总线
- 诊断项目：传感器断线、短路识别、探头供电故障、信号幅值异常报警
功能特点
- 4 路多功能输入通道，完成旋转设备多点机械量测量。
- 板载激励电源，为涡流探头、LVDT 传感器提供供电。
- 板载运算单元完成峰‑峰值振动、轴间隙、推力位置、差胀计算。
- 每一个测量点位可独立组态报警阈值、跳闸阈值。
- 独立硬件保护逻辑，不依赖 DCS 主处理器指令即可输出跳闸动作。
- 现场传感器接线回路和 DCS 背板总线之间电气隔离。
- 每通道配置浪涌抑制回路，抑制瞬态过电压。
- 前面板 LED 指示灯显示模块运行状态、通道故障状态。
- 上电自检，运行期间持续后台信号健康监测。
应用场景 汽轮机组轴振动与推力监测、离心式压缩机机械保护、燃气轮机机壳膨胀监测、大型工业泵转子状态监控、符合 API670 标准旋转设备保护。
性能参数
- 模数转换分辨率：16 位
- 振动测量区间：0‑1000μm 峰‑峰值
- 轴间隙测量区间：0.2mm‑3.0mm
- 通道隔离耐压：1500V 交流
- 单通道采样速率：12kHz
材质构成
- 前面板：阻燃工程塑料，丝印标识与 LED 观察窗口
- 主控电路板：FR‑4 多层阻燃印制电路板，喷涂三防涂层
- 转换芯片：高速工业模数转换芯片
- 隔离器件：数字隔离芯片
- 指示灯：高亮度工业 LED
- 背板连接器：镀金边缘接插件
结构特征 标准 DCS 插卡尺寸，后端镀金边缘连接器对接机架背板。前面板配备插拔手柄、LED 指示灯窗口。电路板将传感器模拟信号调理回路与数字处理回路分区布置。每通道配置独立探头供电与信号调理回路。全部电路板喷涂三防保护涂层。
工作原理 A413144 向涡流探头、LVDT 传感器输出激励电源。传感器输出和机械位移、振动成正比的模拟信号。信号调理电路过滤噪声，放大微弱传感器信号。高速 ADC 芯片将模拟波形转换为数字数据。板载处理器运算机械参数，和预设报警、跳闸阈值做对比。检测到阈值越限或者传感器故障，模块触发报警或者保护跳闸信号，同时将事件上传 DCS 系统。
安装要求
- A413144 装入机架导槽，完全推入后锁紧前端手柄。
- 涡流探头使用专用低电容同轴电缆布线，传感器线缆远离高压动力电缆。
- 工程师软件中完成传感器类型、量程、报警跳闸阈值组态。
- 在线投用前完成回路校准、点位测试。
- 机柜保护接地可靠，接地电阻小于 4 欧姆。
- 机柜通风通道保持通畅。
使用注意事项
- 传感器输入端子禁止接入高压信号，过电压损毁探头供电与模拟前端回路。
- 电缆长度参数必须和实际探头电缆长度匹配，电容参数错误带来测量误差。
- 热插拔严格按照美卓官方维护流程执行。
- 禁止徒手触碰镀金连接器引脚。
- 模块故障直接整体更换，无现场可维修元器件。
- 安装过程避免金属碎屑落入插槽。
