描述

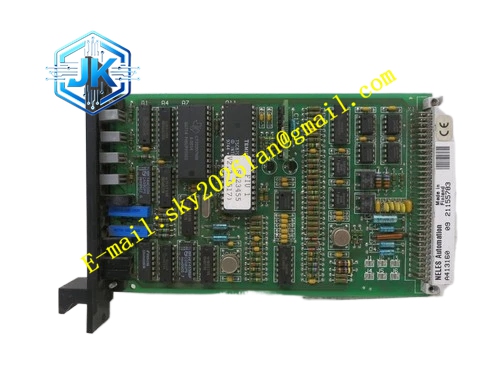

METSO A413160
技术规格
- 供气压力区间：1.4bar‑8.0bar
- 空气流通能力：供气压力 6bar 条件下最大 18Nm³/h
- 工作介质：过滤干燥无油仪表空气、洁净天然气
- 工作温度：‑40℃ ~ +85℃
- 存储温度：‑40℃ ~ +90℃
- 相对湿度：5%‑95%，无凝露
- 安装方式：ND9200 定位器气动仓内部装配
- 诊断能力：供气压力监测、滑阀卡涩识别、排气堵塞报警
功能特点
- 大流通滑阀设计，适配大容积气动执行机构，缩短阀门动作时间。
- 将小功率电子先导信号转换为大流量气动输出，驱动大型阀门快速动作。
- 稳态泄气损耗低，阀门稳定工况节约仪表空气。
- 大流量进气滤网，阻挡颗粒物污染精密滑阀。
- 流量线性特性优良，调节工况下回差小。
- 兼容大规格 B 系列双作用、弹簧复位执行机构。
- 内置压力平衡结构，抵御仪表供气压力波动。
- 支持安全相关阀门紧急快速切断动作。
应用场景 配备大活塞执行机构的大口径控制阀、炼化紧急切断阀、电厂大型蒸汽控制阀、制浆大型蒸煮器控制阀、化工大管线调节阀门。
性能参数
- 指令变化响应时间：小于 60ms
- 回差：小于全行程 0.4%
- 最大供气压力：8.0bar
- 最低供气压力：1.4bar
- 内部过滤精度：40 微米
材质构成
- 阀体：硬质阳极氧化铝合金
- 滑阀以及阀座：高精度不锈钢
- 密封件：氟硅橡胶弹性体
- 进气滤网：不锈钢细网
- 安装支架：铝合金
- 密封垫片：氟硅橡胶弹性垫片
结构特征 大流通量一体化气动滑阀继电器总成，内部气路通道做放大处理。进气端口配置不锈钢过滤网。高精度不锈钢滑阀在阳极氧化铝合金阀体内部滑动。氟硅橡胶密封件分隔供气口、执行器输出口、排气口。总成固定安装在 ND9200 定位器气动仓。
工作原理 经过过滤的仪表空气流入 A413160 进气口。定位器主控板输出电子先导信号推动内部滑阀。滑阀打开供气通路向执行器气室充气，增大阀门开度；或者打开排气通路释放执行器内部压缩空气，减小阀门开度。放大的内部气路通道输出大流量压缩空气，驱动大型阀门快速动作。阀门行程到达目标设定点，滑阀回到平衡位置，停止气体流动。
安装要求
- 拆卸继电器前切断仪表气源，释放定位器内部残余气压。
- 打开 ND9200 定位器气动仓盖板，拆除原有继电器总成。
- 将 A413160 安装到内部基座，对齐气口位置，装配密封垫片。
- 固定螺丝均匀施加标准扭矩锁紧。
- 恢复仪表空气供气，完成全部气口泄漏测试。
- 装配结束运行定位器自动标定，同时测试全行程动作速度。
使用注意事项
- 严格保证仪表空气质量，油污、水分、固体颗粒会造成滑阀卡滞、响应变慢。
- 根据工厂维护周期定期清洗进气滤网。
- 现场禁止拆解滑阀内部组件，精密零件需要原厂标定。
- 更换完成检查垫片、接口位置漏气情况。
- 行程速度异常、内部漏气直接更换整套继电器总成。
- 仅适配 ND9200 大流量定位器，不可以直接替换 ND9100 内部 A413152。
