描述

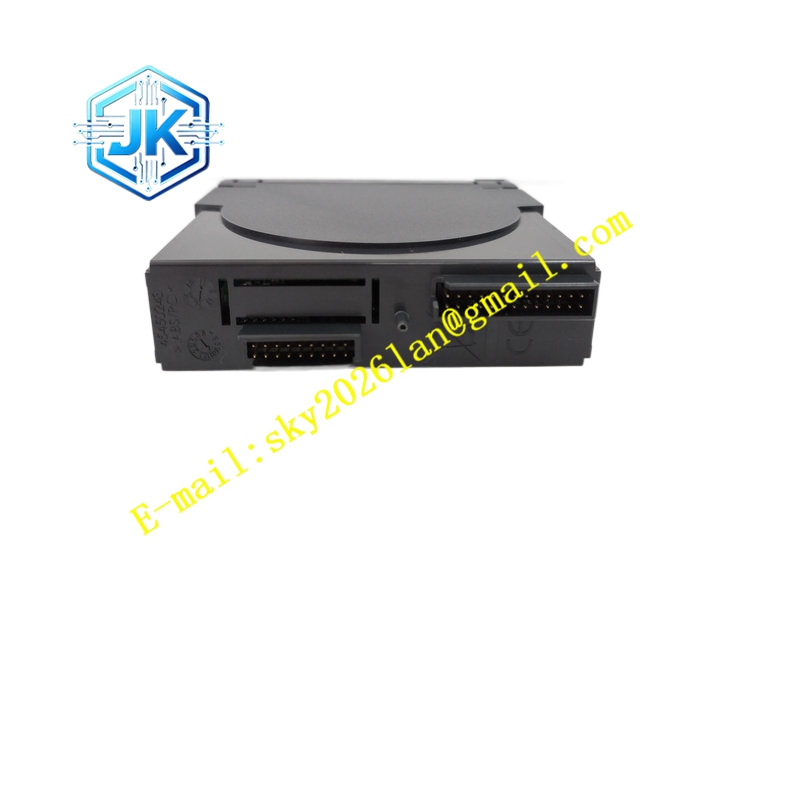

Metso D201126L
技术规格 支持多路 4~20mA 模拟信号输入；输入通道与背板逻辑侧光电隔离；单通道断线检测功能；背板总线取电；工作温度 – 20℃~70℃；通道采样速率固定，信号分辨率 12 位。
功能特点 对变送器电流信号进行调理、模数转换；实时识别传感器断线、信号超量程；通道独立故障诊断，单点故障不影响其余通道；面板 LED 显示每路信号状态。
应用场景 制浆造纸温度压力采集、矿山料位仪表监测、化工储罐液位测量、污水厂在线仪表信号采集。
材质构成 阻燃塑料面板；FR4 信号采集 PCB；光电隔离芯片；镀金可插拔端子。
结构特征 机架插卡式结构，安装于 Metso 标准控制机架；正面通道状态指示灯；前端可插拔端子排，接入二线制变送器；后端金手指连接背板总线。
工作原理 现场 4~20mA 电流信号接入通道，经过信号调理、隔离后送入 ADC 模数转换，转换后的数字信号通过背板总线发送给机架 CPU；模块内置阈值判断电路，识别断线、超量程故障并上报。
安装要求 变送器线缆采用屏蔽双绞线，屏蔽层控制柜单点接地；模拟信号线和动力电缆分槽布线；端子紧固，避免接触电阻造成信号漂移。
使用注意事项 不可将交流电压接入模拟输入通道；模块替换完成后重新校准量程；变送器供电回路检查极性。
