描述

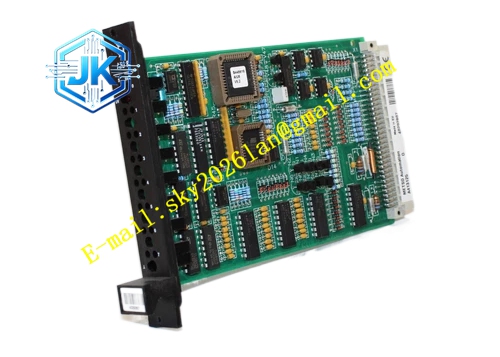

METSO A413146
技术规格
- 通信协议：Foundation Fieldbus H1，IEC 61158‑2
- 供电方式：总线供电，9V 直流‑32V 直流
- 典型电流消耗：15mA‑18mA
- 工作温度：‑40℃ ~ +85℃
- 存储温度：‑40℃ ~ +90℃
- 相对湿度：5%‑95%，无凝露
- 安装方式：ND9000 智能阀门定位器壳体内部装配
- 诊断功能：阀门摩擦监测、执行器速度诊断、供气压力监测、行程偏差故障、硬件整机自检
功能特点
- Foundation Fieldbus H1 数字通信，接收设定指令同时上传阀门全部诊断数据。
- 板载 PID 闭环定位调节算法。
- 读取 A413111 电位计反馈组件行程信号，计算阀门实际开度。
- 输出驱动信号控制气动继电器，调节进入阀门执行器气量，实现精准行程控制。
- 执行阀门高级诊断，输出摩擦曲线、动作速度、供气压力、阀座泄漏评估数据。
- 集成标准现场总线功能块，模拟输出块、PID 块、资源块、传感器转换块。
- 板载非易失性闪存存储阀门标定参数、故障历史、诊断日志。
- 上电自检，运行过程持续硬件自检。
应用场景 制浆造纸厂现场总线控制阀、化工装置 FF 总线控制回路、炼化智能阀门设备资产管理、水处理数字阀门控制、电厂智能阀门状态监测。
性能参数
- 控制回路响应时间：小于 100ms
- 定位精度：全阀门行程 ±0.25%
- 互操作性标准：Foundation Fieldbus ITK 认证
- 非易失存储器数据保存时长：断电后保存 10 年
- 阀门动态数据诊断采样速率：100Hz
材质构成
- 主控电路板：FR‑4 多层阻燃印制电路板，喷涂三防涂层
- 主控制器：工业级低功耗微处理器
- 总线通信芯片：Foundation Fieldbus 专用收发芯片
- 存储器件：工业闪存芯片
- 信号调理器件：高精度运算放大器
- 内部接插件：镀金排针连接器
结构特征 紧凑型矩形电路板，适配 ND9000 定位器壳体内部空间。多组镀金内部接插件，分别对接电位计反馈组件、气动驱动单元、人机显示板、现场总线接线端子。电路板布局将低速模拟反馈回路、数字通信回路分区布置，降低电磁干扰。整块电路板喷涂三防涂层，具备抗振动、抗潮湿能力。
工作原理 A413146 接收 Foundation Fieldbus 总线下发数字设定指令，读取 A413111 电位计组件输出的实际阀位信号。内置 PID 算法对比设定值和实际行程，计算气动输出量，输出驱动信号给到气动继电器，调节阀门执行器进气排气。电路板持续采集阀门运动数据，计算摩擦、动作速度特征。全部诊断数据、设备状态经由 Foundation Fieldbus 总线回传 DCS 上位系统。
安装要求
- 打开 ND9000 定位器电子仓盖板，将 A413146 固定到内部安装柱。
- 接插全部内部线束，行程反馈线束、气动驱动线束、人机显示板线束。
- 现场总线电缆接入定位器接线端子。
- 装配完成执行定位器自动标定，分配现场总线设备地址。
- 验证和 DCS 现场总线通信卡的通信链路。
- 复原定位器电子仓盖板与密封垫片，保证壳体防护等级。
使用注意事项
- 拆装作业佩戴防静电手环，静电会损坏精密电子元器件。
- 确认总线电压稳定维持在 9V‑32V 直流工作区间。
- 接线作业禁止现场总线端子短路。
- 调试完成必须保存全部标定参数。
- 禁止使用液体溶剂清洗电路板表面。
- 发生通信故障、控制回路故障直接整体更换电路板，现场不允许元器件级维修。
