描述

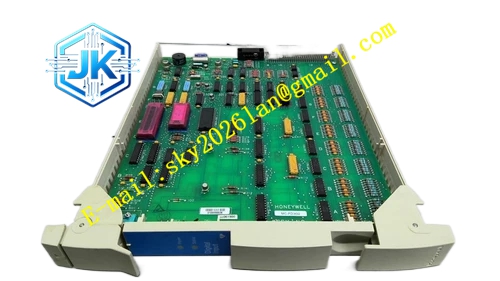

Honeywell MC-PDIXO2
技术规格
- 通道配置：8 路数字输入、8 路数字输出
- 输入信号：24V DC 开关触点
- 输出信号：24V DC 0.5A 晶体管输出
- 隔离等级：现场组与背板间 500VAC
- 背板接口：TDC3000 MC 系列 I/O 总线
- 工作温度：0℃至 + 60℃
- 安装方式：MC 系列子架槽位插装
功能特点 单模块集成输入输出，减少机架占用空间。 逐通道 LED 显示输入输出状态。 输出通道短路保护。 软件可调输入去抖时间。 与 MC 系列子架完全兼容，直接替换老旧模块。 支持热插拔，更换模块不停机。
应用场景 小型控制单元离散回路配置 MC 系列 I/O 系统故障备件替换 老旧 TDC3000 系统 I/O 扩容 小点位联锁回路集成
性能参数
- 输入响应时间：匹配配置去抖时间
- 输出响应时间：≤20μs
- 每通道输出额定电流：0.5A
- 平均无故障时间：65 万小时
材质构成 FR4 阻燃 PCB 基板 通道隔离光耦阵列 功率晶体管输出阵列 TVS 保护二极管 镀金背板连接器 可拆卸端子块
结构特征 标准 MC 系列 I/O 卡外形。 前面可拆卸端子块按输入输出分区布置。 隔离屏障分隔现场侧与背板侧。 逐通道状态 LED。 防误插缺口。
工作原理 现场开关信号接至输入通道，光耦隔离后转换为逻辑电平，经背板总线传输至控制器。控制器输出命令经总线发送至模块，驱动输出晶体管接通现场负载回路。输出通道过流时触发限流保护。逐通道 LED 指示输入输出实时状态。
安装要求 将模块插入 MC 子架对应槽位。 现场输入开关与输出负载接至对应端子。 在工程师站配置去抖时间与通道映射。 上电逐通道测试输入输出动作正常。
使用注意事项 输出通道每路电流不得超过 0.5A，过载造成晶体管过热损坏。 感性负载输出端加装续流二极管。 输入通道禁止 AC 高压接入，损坏光耦隔离器。 可拆卸端子块必须完全锁紧，避免接触不良。
