描述

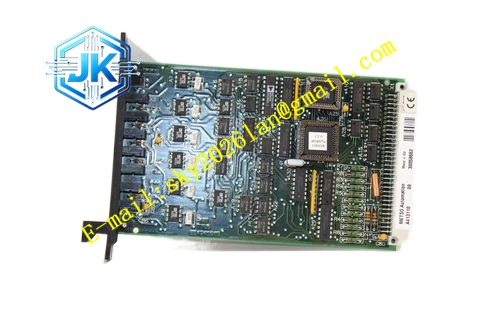

METSO A413111
技术规格
- 传感形式：旋转式连续电位计
- 行程测量范围：阀门全行程 0‑100%
- 工作温度：‑40℃ ~ +85℃
- 存储温度：‑40℃ ~ +90℃
- 相对湿度：5%‑95%，无凝露
- 安装方式：ND9000 阀门定位器内部装配
- 输出信号：跟随阀门旋转行程变化的可变电阻信号
- 诊断能力：电位计轨道磨损检测、回路断线识别、电阻斜率异常报警
功能特点
- 完成阀门执行机构转轴旋转运动到电信号的连续转换。
- 高线性电阻轨道，全行程区间阀位反馈测量精准。
- 机械耦合结构适配耐莱斯 B 系列执行器旋转动作。
- 电阻轨道材质耐受长期频繁调节动作带来的磨损。
- 紧凑型装配结构，适配 ND9000 定位器壳体有限内部空间。
- 向定位器闭环控制算法提供真实行程信号。
- 支持调试阶段阀门行程标定、行程限位设置。
- 依靠反馈数据，定位器识别机械摩擦异常、阀门卡涩故障。
应用场景 智能控制阀阀位反馈、制浆造纸行业调节型控制阀、化工流量控制阀、炼化压力调节阀、电厂蒸汽控制阀门。
性能参数
- 标称总电阻：1kΩ
- 线性误差：小于全行程 ±0.5%
- 机械旋转寿命：大于 1000 万次循环
- 响应特性：实时跟随执行器转轴动作
- 抗振动指标：10‑2000Hz，2g 持续振动
材质构成
- 电位计外壳：高强度工程塑料
- 电阻轨道：金属陶瓷材质
- 旋转转轴：不锈钢
- 内部接触电刷：贵金属合金
- 安装支架：铝合金
- 内部连接线：耐高温绝缘导线
结构特征 紧凑型旋转电位计总成，配套固定安装支架。输入转轴通过机械耦合机构对接阀门执行器凸轮。内部金属陶瓷电阻轨道搭配贵金属电刷组成连续电阻回路。预设机械限位，将旋转角度限制在阀门有效行程区间。整体做密封处理，减少定位器内部粉尘、水汽侵入。
工作原理 阀门执行器发生旋转，机械耦合机构同步带动电位计转轴转动，贵金属电刷沿金属陶瓷电阻轨道滑动，输出端子之间的电阻跟随旋转角度成比例改变。ND9000 主控板向电位计施加基准电压，读取反馈电压数值。控制算法对比实际阀位与目标设定值，调整气动输出消除位置偏差。定位器持续监测电阻变化速率，识别磨损或者断线故障。
安装要求
- 拆开 ND9000 定位器前盖，将 A413111 安装到内部安装基座。
- 对齐电位计输入转轴与执行器凸轮耦合部位，锁紧支架固定螺丝。
- 装配完成执行阀门全行程标定，设置零点与百分百行程点位。
- 确认机械间隙，避免电刷转动超出设计旋转区间。
- 复原定位器盖板以及密封垫片，维持壳体防护等级。
- 装配结束运行定位器自动标定程序。
使用注意事项
- 装配电位计转轴禁止施加过大扭矩，扭矩过大会损坏电刷与电阻轨道。
- 禁止向电阻轨道加注润滑剂，润滑剂会造成污染、信号漂移。
- 定期检查机械耦合间隙，间隙松动直接造成阀位测量偏差。
- 出现线性衰减、信号断续现象，直接更换整套组件。
- 避免定位器壳体内接触腐蚀性气体、大量粉尘。
- 现场不可拆解电位计内部结构。
