描述

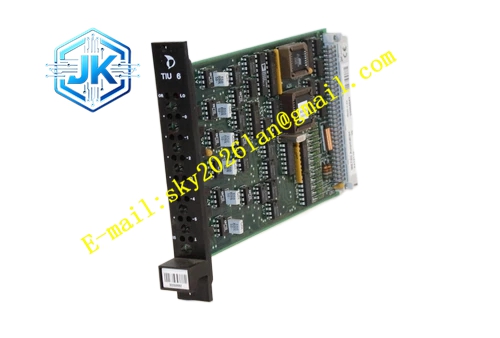

METSO A413110
技术规格
- 通道数量：8 通道，软件可选择差分 / 单端输入
- 支持信号：4‑20mA、0‑20mA、0‑5V、0‑10V、±5V、±10V，PT100、PT500、PT1000 热电阻，J/K/T/E/N/R/S/B 型热电偶
- ADC 模数转换分辨率：16 位 Δ‑Σ 型转换器
- 工作温度：‑20℃ ~ +60℃
- 存储温度：‑30℃ ~ +70℃
- 相对湿度：5%‑95%，无凝露
- 安装方式：美卓标准 DCS 机架插槽安装
- 通信接口：美卓专有机架背板总线
- 诊断功能：断线检测、短路检测、超量程报警、热电偶冷端补偿故障识别
功能特点
- 8 路独立模拟输入通道，每一路通道信号类型软件单独组态。
- 内置热电偶冷端补偿功能，保障温度测量精度。
- 16 位高精度模数转换，微弱传感器信号转换结果稳定。
- 现场传感器回路与 DCS 背板总线之间电气隔离，消除地环路干扰。
- 每通道配置过压、浪涌抑制电路，抵御现场瞬态高压冲击。
- 前面板 LED 指示灯显示模块运行状态与单通道故障。
- 支持机架带电状态下热插拔更换。
- 上电自动自检，运行期间持续后台信号质量监测。
- 通道故障报警上传 DCS 人机界面，提示操作人员处理。
应用场景 蒸煮器温度采集、流量变送器信号采集、压力变送器模拟信号采集、液位测量信号采集、化工反应器温度监测、锅炉工艺参数采集。
性能参数
- 测量精度：25℃环境下满量程 ±0.1%；全温域满量程 ±0.3%
- 单通道采样速率：10Hz、50Hz、100Hz 软件可选
- 通道隔离耐压：1500V 交流
- 输入阻抗：电流信号 50Ω，电压信号 1MΩ
- 热电阻接线兼容：二线制、三线制、四线制
材质构成
- 前面板：阻燃工程塑料，丝印标识与 LED 观察窗口
- 主控电路板：FR‑4 多层阻燃印制电路板，喷涂三防涂层
- 转换芯片：工业级 Δ‑Σ 模数转换器
- 隔离器件：光耦、数字隔离芯片
- 指示灯：高亮度工业 LED
- 背板连接器：镀金边缘接插件
结构特征 标准 DCS 插拔卡件外形，后端镀金边缘连接器接入机架背板。前面板配备插拔手柄、LED 指示灯窗口。电路板将模拟信号调理区域、数字通信区域物理分区，降低信号串扰。每个通道拥有独立信号调理回路。整块电路板喷涂三防保护涂层，适应潮湿多粉尘机柜环境。
工作原理 现场模拟信号经过接线端子进入 A413110，信号调理电路过滤噪声，调节信号幅值匹配模数转换器输入区间。ADC 芯片把模拟量转化为数字数值，板载逻辑芯片读取转换后的数据，经由机架背板总线发送至 DCS 处理器。模块持续检测信号幅值与线路完好状态，识别断线、短路、超量程故障，生成故障标记上传 DCS 系统。
安装要求
- 将 A413110 装入机架导槽，完全推入后锁紧前端手柄。
- 现场传感器布线采用屏蔽双绞线，模拟信号线与高压动力电缆分开敷设。
- 在美卓工程师软件内完成每一路通道信号类型、量程、滤波参数组态。
- 在线投用前完成回路校准与点位测试。
- 机柜保护接地连接可靠，接地电阻小于 4 欧姆。
- 机柜通风通道保持通畅。
使用注意事项
- 禁止高压信号接入模拟输入端子，过电压直接烧毁通道回路。
- 上电前确认热电阻、热电偶接线极性，接反会造成测量偏差。
- 执行热插拔操作严格遵循美卓官方维护流程。
- 禁止徒手触碰镀金连接器引脚。
- 模块内部无现场可维修零件，故障发生直接整体更换。
- 安装作业防止金属碎屑掉落插槽内部。
