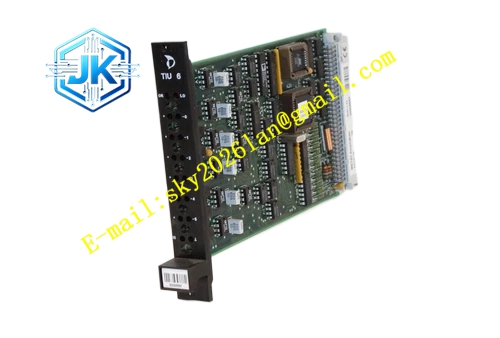

METSO A413110TIU6
技术规格：8 通道模拟输入；支持 J、K、T、E 型热电偶，同时兼容 4‑20mA、0‑10V 电压信号；16 位高精度 ADC 转换；每通道独立光电隔离，隔离耐压 1500VAC；机架插卡式安装；背板 24V 直流供电；工作温度‑20℃~+60℃；每通道 LED 状态指示灯；内置冷端补偿电路。
功能特点：热电偶冷端自动补偿；各通道信号类型软件独立配置；回路断线硬件检测；通道电气隔离；单通道故障隔离不影响其余通道；板卡完整硬件自诊断；故障信息上传 DCS 监控系统；背板高速总线传输采集数据。
应用场景：电厂锅炉、汽机温度测点机柜；化工反应装置温度、压力混合采集；造纸制浆工段多点温度监测机柜；冶金热处理工艺温度采集；大型化工炼化装置温度监控站。
性能参数：采集精度 ±0.15% 满量程；模数转换分辨率高；冷端补偿误差小；长期运行零点漂移小；满足工业 EMC 电磁兼容标准；支持 7×24 小时不间断运行。
材质构成：玻纤环氧树脂多层 SMT 工艺 PCB 电路板；高精度 ADC 芯片；光电隔离器件；镀金金手指接口；金属前面板；电路板喷涂三防保护涂层。
结构特征：机架插卡式结构；前面板设置电源、运行、通道故障 LED 指示灯；后端镀金金手指对接 DCS 机架背板总线；模拟输入回路与系统逻辑回路分区隔离；面板配备机械锁紧卡扣。
工作原理：现场热电偶、变送器信号通过配套端子底座接入 A413110TIU6 模块；热电偶信号经过板载冷端补偿电路修正环境温度误差，再由 ADC 芯片完成模拟‑数字转换；模块对信号做滤波处理之后，通过背板总线上传至 DCS 控制器；模块实时监测每一路输入回路，识别断线、超量程故障，点亮故障指示灯并向上位系统输出报警。
安装要求：安装于 DNA 系统 I/O 机架插槽，必须搭配原厂配套端子底座；热电偶信号线缆使用专用补偿屏蔽线缆；屏蔽层单点接地；信号线远离变频器、大功率电机动力电缆；机柜保护接地端子可靠连接。
使用注意事项：接线严格区分热电偶正负极；接线作业前切断现场传感器回路供电；禁止高压信号接入模拟输入通道；拆装板卡前切断机架背板供电；定期检查端子紧固状态，避免接触不良造成温度读数偏差。
