描述

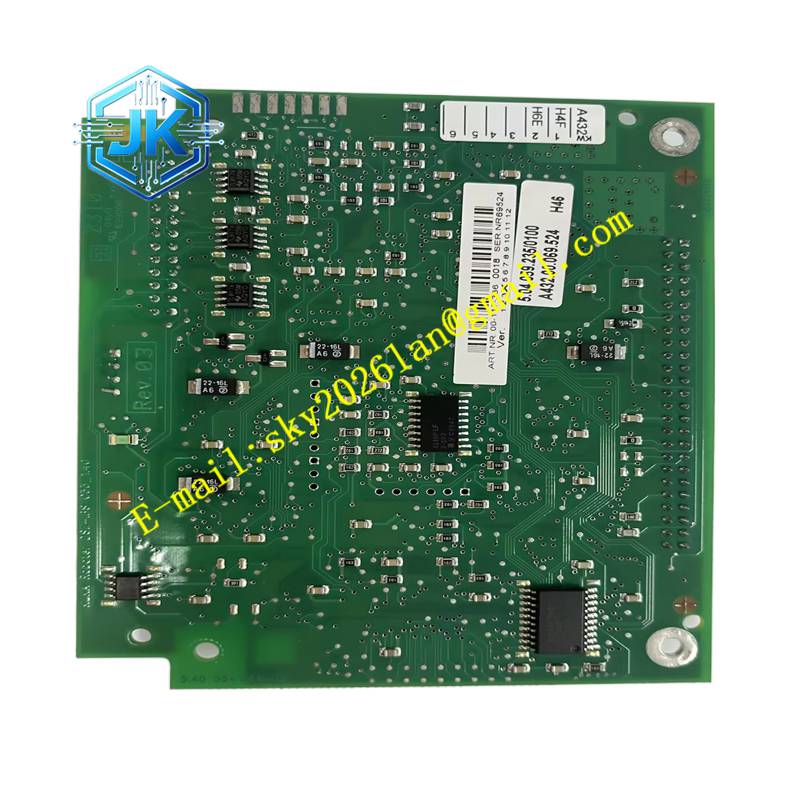

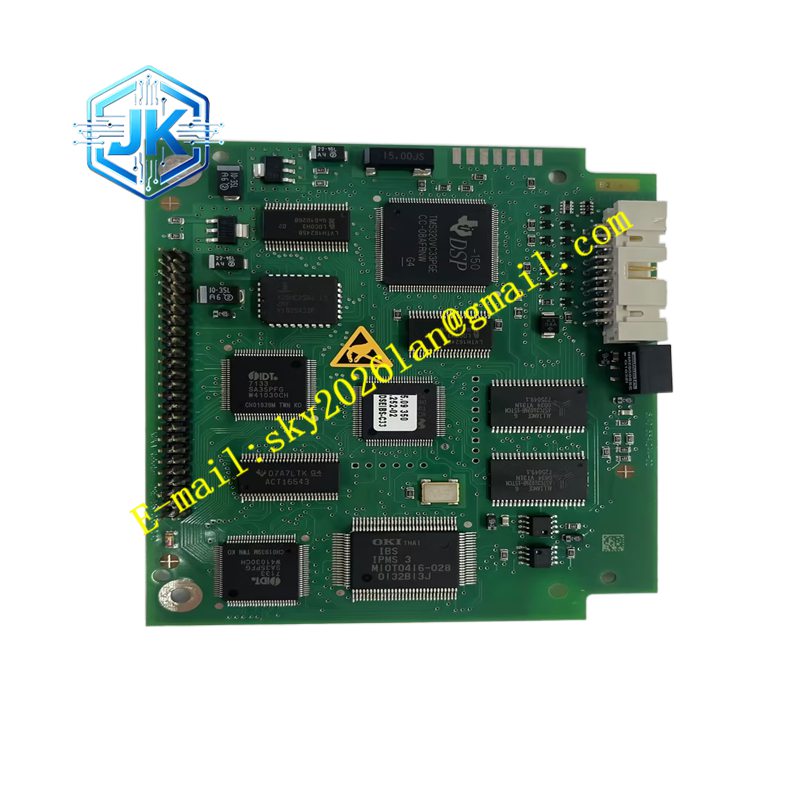

KUKA 00-117-336 0018
技术规格： 板卡型号 DSE-IBS-C33；物料编码 00-117-336；硬件版本标识 0018；适配 MFC3 母板物料编号 00-108-766、00-128-358；通讯协议完全遵循 Interbus 现场总线标准；额定直流工作电压 24V；板卡净重 0.065kg；支持的控制柜固件版本区间 1.10 至 1.40；编码器信号差分输入；板载独立硬件逻辑芯片；总线接口为专用 Interbus 端子接口；工作环境湿度 5%~90% 无凝露。
功能特点： 实时并行采集机器人六个伺服轴编码器差分脉冲信号，快速换算各轴实际角度与位置；参与机器人运动轨迹插补运算，保障多伺服轴同步动作，消除轴间时序偏差；作为 Interbus 总线主站，周期性轮询总线上所有远程 I/O 模块、安全继电器、外围辅助设备；内置独立硬件故障诊断电路，编码器断线、线序错误、总线短路、通讯超时等故障直接上传机器人控制器并触发故障代码；分担 MFC3 主板的伺服信号处理压力，降低运动控制周期延迟；支持总线节点热检测，识别总线新增或者丢失的从站设备；故障状态具备锁存功能，故障信息存储至板卡寄存器。
应用场景： 适配 KUKA KRC2 系列工业机器人控制柜，主要用于汽车整车厂车身焊接工作站、自动化物料搬运线、喷涂机器人工作站、箱体码垛产线、发动机零部件自动化装配线等场景下的机器人运动控制系统维修与备件替换。
性能参数： 编码器信号采样达到纳秒级同步精度；Interbus 总线通讯速率符合 Interbus 标准；信号传输延迟极低，保障机器人出厂重复定位精度指标；板卡抗振动性能满足工业控制柜元器件标准，可承受控制柜正常启停带来的振动冲击；静电防护等级满足工业 ESD 防护要求；信号采集通道响应时间稳定，不会随运行时长漂移。
材质构成： 电路板基材选用高 TG FR-4 阻燃玻纤板，耐高温不易形变；信号连接器接触引脚采用镀金处理，降低长期使用氧化概率；板载贴片元器件全部选用宽温工业级器件，适应控制柜内部温度波动；板卡定位固定支架采用冷轧钢板镀锌加工，防锈能力强；阻焊油墨为绿色耐高温工业阻焊漆。
结构特征： 采用叠装子卡结构，依靠板载直插针座直接扣接固定在 MFC3 主卡上方，不需要额外机箱；板卡四角预留定位孔，使用螺丝锁紧防止振动松脱；板卡侧边单独引出 Interbus 总线专用接口；板卡正面焊接多颗状态 LED 指示灯，分别对应供电、总线通讯、编码器故障状态；板卡尺寸贴合 KRC2 控制柜内部卡笼空间。
工作原理： 机器人本体伺服电机内置编码器输出差分脉冲信号，线缆传递至该子卡，板卡内部逻辑电路对脉冲信号进行整形、滤波、计数，换算得到每一根轴的实时位置数值，通过板间针座上传至机器人主控制器的运动控制单元。同时该子卡作为 Interbus 总线主站，按照固定周期轮询总线所有从站设备，采集外部安全门信号、急停信号、夹具到位信号，并且接收控制器下发的输出指令，控制外围电磁阀、指示灯等设备，完成机器人本体和外围自动化配套设备之间的闭环数据交换。
安装要求： 该子卡必须匹配指定型号 MFC3 主板，不可以脱离母板单独上电；全部安装操作在 KRC2 机器人控制柜断电状态下开展；操作人员全程佩戴防静电手环，将人体静电释放至控制柜接地排；Interbus 总线必须使用库卡原厂指定双绞屏蔽电缆；总线接头紧固螺丝严格按照库卡官方维修手册扭矩标准锁紧；安装完成后，检查针座完全插紧，不存在针脚歪斜、虚接问题；装配完成上电前，检查控制柜内部线缆无挤压干涉。
使用注意事项： 严禁带电插拔子卡，热插拔会直接烧毁板卡芯片；板卡更换完成之后，必须重新加载机器人控制柜匹配版本固件，并且执行机器人零点标定；总线通讯报警时优先检查总线终端电阻、总线线缆破损情况；定期利用停机窗口期，使用干燥无尘压缩空气清理板卡焊点、元器件表面积尘；备件长期存储环境保持干燥通风，远离酸碱腐蚀性气体；搬运备件全程放置防静电袋，禁止直接触碰连接器镀金引脚。
