描述

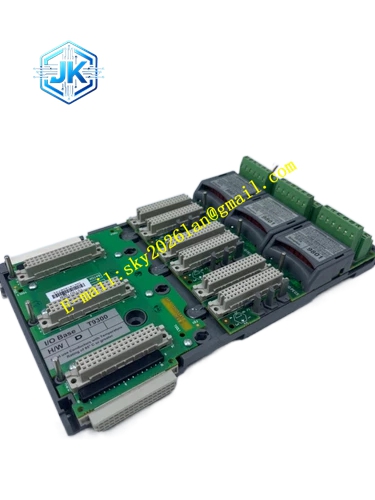

Ics Triplex T9300
技术规格 支持最多 3 块 I/O 模块；无源三重化背板总线；供电电压 18‑32VDC；单模块槽位最大供电 400mA；支持 DIN 导轨直接安装，也支持面板螺丝固定；工作温度‑20℃~+60℃；防护等级 IP20；背板具备机械防错定位键；扩展总线接口用于对接处理器主机架。
功能特点 无源三重化背板，实现 I/O 模块三模冗余信号交互；背板完成 24VDC 电源分配，向槽位模块供电；I/O 模块支持热插拔，更换模块无需停机；槽位机械防错定位，防止不兼容模块错误插入；支持最多 16 个 T9300 底座组网扩展 I/O 点位；硬件故障信息通过扩展总线上传处理器。
应用场景 化工 AADvance SIS 系统分布式 I/O 站点，ESD 紧急停车系统远程 I/O 扩展，火气控制系统分散式信号采集，电厂辅机安全保护远程信号机柜，海上平台分散式安全仪表 I/O 单元。
性能参数 背板总线传输速率匹配 AADvance 系统标准；背板通道隔离耐压 500VAC；硬件故障诊断覆盖率满足 SIL3 等级指标。
材质构成 高强度阻燃工程塑料壳体，FR‑4 多层无源背板电路板，镀金高可靠背板连接器，金属 DIN 导轨卡扣，阻燃工程塑料防错定位键，金属电源接线端子。
结构特征 DIN 导轨卡扣式底座，也预留螺丝固定孔；背部电源输入端子与扩展总线接口；正面槽位直接插拔 I/O 模块；每个槽位配置机械防错定位键；内部三重化信号总线布线分区隔离。
工作原理 外部 24VDC 供电接入底座背板，分配给各个 I/O 槽位；三重化无源背板完成 I/O 模块命令、响应信号交互；扩展总线把采集到的 I/O 数据上传至 T9100 处理器主机底座；机械防错键限制非兼容模块插入槽位。
安装要求 安装于控制柜内部 DIN 导轨或者直接面板螺丝固定；底座壳体可靠连接机柜保护地；接入稳定 18‑32VDC 供电；使用原厂配套屏蔽扩展电缆连接主机底座；模块插拔严格执行热插拔标准操作流程。
使用注意事项 供电电压维持 18‑32VDC 区间；禁止拆除外壳通电运行；槽位只允许插入 AADvance 兼容 I/O 模块；机柜规避冷凝水汽、腐蚀性气体；定期检查电源接线端子紧固状态；带电状态禁止拆卸背板组件。
