描述

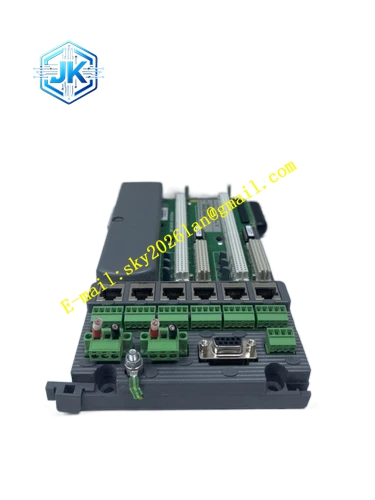

ICS Triplex T8472
技术规格
- 输出通道数量：40 路 TMR 交流输出通道
- 输出额定电压：120VAC，50‑60Hz
- 单通道额定负载电流：0.5A
- 背板供电：24VDC，最大功耗 13.5W
- 隔离耐压：2500VAC 脉冲光电隔离
- 工作温度：‑20℃ ~ +70℃
- 存储温度：‑40℃ ~ +85℃
- 工作湿度：5%‑95% RH 无凝露
- 尺寸：303mm × 266mm ×31mm
- 重量：1.43kg
- 安全认证：TÜV SIL3，CE
功能特点
- TMR 三重冗余输出架构，三路独立输出电路硬件三取二表决，单点内部故障不会造成误输出或者输出中断
- 每通道内置过流保护电路，实时检测负载短路、过载故障
- 完整线路诊断能力，检测现场线路开路、负载断线、短路故障，故障信息上传控制器
- 前面板通道 LED 指示灯，直观反馈输出状态与线路故障状态
- SOE 事件顺序记录，1ms 时间分辨率，记录输出动作、故障事件
- SmartSlot 智能插槽支持在线热替换，系统无需停机更换模块
- 输出通道分组电气隔离，故障限制在组内，不会跨组蔓延
- 提供敷形涂层版本，适配高湿盐雾腐蚀机柜环境。
应用场景 石油炼化 ESD 系统 120VAC 电磁阀驱动；化工厂火气系统交流报警装置控制；油气平台安全联锁交流执行机构输出；发电厂安全联锁交流继电器回路。
性能参数 安全完整性等级 SIL3；故障诊断覆盖率大于 96%；输出动作响应小于 2ms；故障通道快速闭锁，不影响其余通道运行。
材质构成 铝合金金属屏蔽外壳；FR‑4 阻燃多层 PCB；镀金背板连接器；光电隔离器件；LED 指示灯阵列；阻燃 PC 前面板；金属锁紧卡扣组件。
结构特征 横插式机架插槽安装结构；前面板设置通道状态 LED 指示灯；后端高密度镀金背板连接器对接机架背板；外壳内置电磁屏蔽层；带机械防呆卡扣，防止插槽错装；电路板支持敷形涂层防护。
工作原理 Trusted 处理器下发输出指令，模块内部三路独立输出电路同步接收指令，通过硬件三取二表决逻辑驱动对应通道输出 120VAC 交流信号；输出回路持续监测电流电压参数，识别负载短路、断线、过载故障，锁死故障通道，将故障诊断信息连同 SOE 时间戳回传给安全控制器。
安装要求
- 模块插入 Trusted 标准 I/O 机架插槽，对齐导轨完全推入，锁紧两侧卡扣。
- 拆装全程佩戴防静电手环释放人体静电。
- 搭配原厂 FTA 端子板与原厂互连扁平线缆，禁止自制线缆替代。
- 机柜预留散热间隙不少于 20mm，保障散热条件。
- 现场交流信号线缆使用屏蔽线缆，屏蔽层机柜侧单点接地，交流线缆与低压信号线缆分开敷设。
- 热替换维护前确认 SmartSlot 备用插槽配置生效。
使用注意事项
- 模块无防爆性能，防爆危险区域回路配套隔爆、本安器件。
- 单通道负载电流不可超过 0.5A 额定上限。
- 禁止带电插拔模块背板连接器，带电插拔直接损坏模块与机架背板。
- 出现通道故障告警优先排查外部交流负载、接线故障，禁止直接更换模块。
- 闲置输出通道外部触点做好绝缘防护。
- 高腐蚀工况使用敷形涂层版本。
