描述

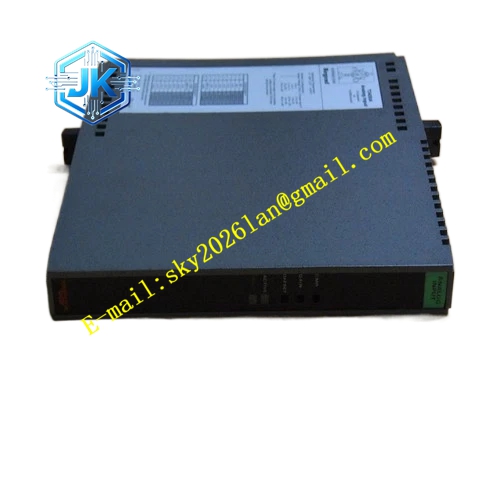

Ics Triplex T8153C
技术规格 背板 SmartSlot 接口，支持热插拔；工作供电 20‑32VDC；工作温度‑10℃~+60℃；防护等级 IP20；搭载 RS‑485、以太网通讯接口；背板隔离耐压 500VAC；支持多种工业标准通讯协议；面板多组状态 LED 指示灯。
功能特点 三重化数据接收校验，对外输出经过表决后的有效数据；完整通讯链路诊断，检测断线、报文异常、通讯超时故障；支持热插拔，模块故障更换不中断安全系统运行；多色 LED 直观展示运行、通讯、故障状态；报文校验机制，规避传输过程的数据篡改；硬件隔离，防止外部设备故障反向影响安全系统背板总线。
应用场景 石油化工 SIS 系统对接 DCS 监控系统，ESD 紧急停车系统与上位 HMI 数据交互，电厂安全保护系统对外通讯网关，大型炼化装置 Trusted 系统第三方设备对接。
性能参数 通讯故障诊断响应时间小于 25ms；背板总线传输速率匹配 Trusted 系统标准；满足 SIL3 等级通讯完整性指标；报文校验覆盖率大于 99%。
材质构成 金属屏蔽模块外壳，FR‑4 多层安全认证电路板，镀金 SmartSlot 背板连接器，工业级通讯处理芯片，浪涌抑制器件，多色 LED 状态指示灯。
结构特征 Trusted 机箱槽位插拔式模块，正面面板布置通讯与故障指示灯，背部高密度 SmartSlot 背板连接器，内部通讯电路与背板电路电气分区布局，金属外壳实现电磁屏蔽。
工作原理 模块通过机箱背板读取经过三取二表决之后的系统内部数据，完成协议转换，通过外部通讯接口向上位机、DCS 下发数据；接收外部下发指令，完成报文校验，过滤无效报文，将合法指令回传给 Trusted 控制器；实时检测通讯链路状态，故障状态通过面板指示灯以及背板总线上报控制器。
安装要求 插入 Trusted 主机箱或者 T8300 扩展机箱的指定槽位；确认背板连接器完全咬合到位，扣紧模块机械锁扣；机箱提供稳定 24VDC 冗余供电；通讯线缆使用屏蔽线缆；模块外壳跟随机箱完成可靠保护接地。
使用注意事项 仅适配 Trusted 系列兼容机箱；外部通讯线缆严格按照手册要求布线；规避机柜内部强电磁干扰源；禁止带电拆卸模块外壳；系统组态阶段正确配置通讯参数；定期查看面板故障指示灯。
