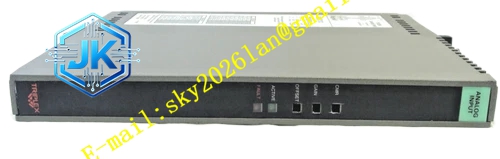

ICS Triplex T7150A
技术规格：
- 品牌： ICS Triplex（罗克韦尔自动化旗下）
- 型号： T7150A
- 产品类型： Trusted TMR 通信模块
- 系统兼容性： Trusted TMR 容错控制系统
- 系统电源电压范围： 20 至 32VDC
- 电路类型： 容错，完全三重，可选线路监测
- 监测输出数量： 40 通道
- 独立电源组： 8 个输出各 5 个
- 工作输出/现场电压范围： 18 至 60V DC
- 输出电压测量范围： 0 至 60V DC
- 额定输出电流（连续）： 每通道 0.75A
- 每个电源组： 6A
- 导通状态负载电流： 25mA
- 输出关断状态电阻（有效漏电流）： 33kΩ
- 输出导通状态电阻： 0.6Ω
- 输出短路保护： 电子（锁存）
- 通道间串扰： >-40dB
- 功耗（现场电源 24V，每通道 0.75A）： 18W
- 系统电源功耗（24V）： 22W
- 每通道更新速率： 每 4ms
- 滤波器响应： 软件可调，无、8、16、32、64、128、256、512 和 1024ms
- 典型精度： 满量程的 0.2%，最大满量程的 0.5%
- 工作温度： 0°C 至 85°C
- 环境湿度： 0 至 90%
- 产品认证： UL
功能特点：
- 内嵌 Genius Bus 协议支持，允许模块通过网络与 Genius Bus 主站交换 I/O 数据
- 具备自诊断功能，能够检测欠量程、超量程、高报警和低报警
- 可配置的开路输出设置，信号检测到时进入欠量程和超量程状态
- 输入滤波器用于稳定接收到的输入信号，限制波动
- 支持模块化热更换，无需停机
- 前面板状态指示 LED 显示模块健康状态
应用场景：
- Trusted TMR 系统内部通信
- 与 Genius Bus 主站的数据交换
- 工业自动化控制系统
- 石油化工过程控制
- 安全联锁系统
性能参数：
- 模块独立供电，输入电压 18-56 VDC，标称电源 24 VDC
- 支持多种通信协议集成
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 精密通信连接器
- 模块化金属/工程塑料外壳
结构特征： T7150A 采用模块式结构，可安装于控制室机架内。模块具备标准 Trusted 系统接口，前面板设有状态指示灯，背面设有通信端口和系统总线连接器。
工作原理： T7150A 通过 Trusted TMR 系统内部总线接收来自处理器模块的数据，并通过 Genius Bus 协议或其他通信接口将数据传输至外部设备或上位系统。模块在三个冗余通道中同步执行通信任务，确保数据传输的可靠性。
安装要求：
- 安装于 Trusted TMR 系统兼容机架中
- 确保通信线缆按照系统接线规范连接
- 保持模块间适当间距以利于散热
- 通信线缆应远离高电流电缆以减少电磁干扰
使用注意事项：
- 安装前确认通信协议配置与系统要求一致
- 定期检查通信状态指示灯
- 更换模块前执行锁定/挂牌程序
- 备件存放于干燥、防静电环境中
