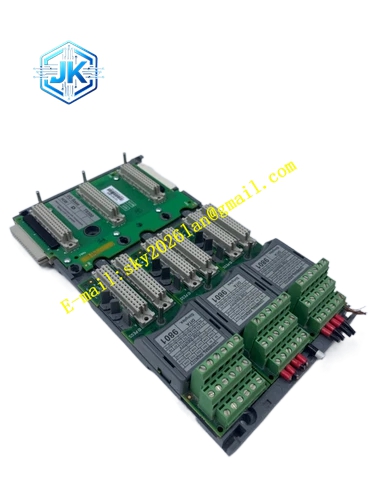

ICS Triplex T3419

ICS Triplex T3419

产品简介 T3419 属于 Regent Trusted 系列高可靠数字输出模块，用于安全系统开关量输出，驱动电磁阀、联锁继电器，每一路输出内部自带三重 TMR 表决电路，模块内部就完成通道级三取二，输出误动作概率极低，面向高风险工艺安全联锁。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

ICS Triplex T3419

技术规格

  • 供电：背板 24VDC，现场负载 24VDC
  • 输出通道：16 路 DO，分为两组隔离 8 通道
  • 冗余架构：通道内置 TMR 三重表决电路
  • 工作温度：‑20℃ ~ +60℃
  • 存储温度：‑40℃ ~ +85℃
  • 防护等级：IP20
  • 重量：1.2kg

功能特点

  1. 每一路输出通道内部独立三重硬件表决，从源头抑制误输出风险
  2. 16 路输出分成两组隔离 8 通道，一组回路故障不会波及另一组
  3. 完善回路诊断，检测输出开路、短路、负载失效故障
  4. 通道级 LED 状态指示，直观显示输出通断与故障状态
  5. SOE 事件顺序记录 1ms 时间分辨率，记录联锁输出动作、故障事件
  6. 支持热插拔在线更换，故障模块替换不影响其余输出通道工作。

应用场景 高危工艺紧急停车电磁阀输出；化工反应器安全切断阀控制；油气井口安全关断系统；FGS 火灾气体系统喷淋、灭火联锁输出。

性能参数 单通道额定输出电流 0.5A；隔离耐压 1500VAC；故障诊断覆盖率 97%；SIL3 安全完整性等级。

材质构成 镀锌钢板金属外壳；FR‑4 多层工业 PCB；镀金 DIN41612 背板连接器；阻燃塑料面板。

结构特征 3U 机架插卡式结构，适配 T3151 背板 I/O 插槽；前面板通道 LED 指示灯、电源故障指示灯、解锁卡扣；后部三重冗余背板连接器。

工作原理 控制器下发控制指令，经过背板三重总线送入 T3419；每一路输出内部三路独立电路同时接收指令，做通道本地三取二硬件表决，表决一致之后驱动输出功率电路；板载监测电路实时采集输出回路电压电流，识别开路短路故障，故障信息上报 TMR 控制器。

安装要求

  1. 安装 T3151 背板通用 I/O 插槽，禁止占用 CPU 专用槽位。
  2. 拆装模块佩戴防静电手环，释放人体静电。
  3. 现场负载供电电源独立稳定，线缆屏蔽机柜侧单点接地。
  4. 机柜通风散热，控制环境温度不超过额定上限。
  5. 对准导向槽平稳推入插槽，卡扣完全锁紧。

使用注意事项

  1. 防爆危险区域负载设备，回路必须配置本安安全栅，模块本体无防爆能力。
  2. 输出负载电流不可超过单通道额定值，严禁过载。
  3. 回路短路故障报警，优先排查外部接线、电磁阀、继电器负载，禁止屏蔽报警。
  4. 禁止带电插拔外部现场接线端子。
  5. 闲置输出通道做好处理，禁止悬空。
