描述

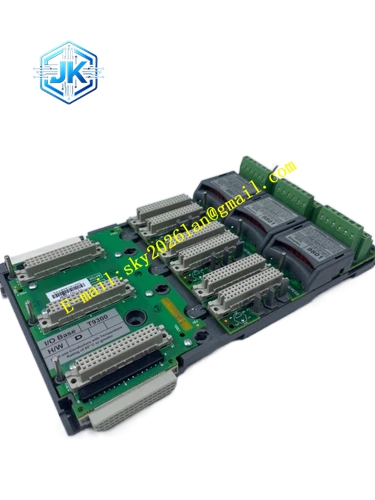

ICS Triplex T3404
技术规格
- 供电：背板 20‑32VDC，整机最大功耗 80W
- 处理器时钟：100MHz
- 内存：DRAM 16MB，Flash 2MB，NVRAM 128KB
- SOE 缓冲区：本地 1000 事件，扩展缓冲区 4000 事件
- 工作温度：0℃ ~ +60℃
- 存储温度：‑25℃ ~ +70℃
- 尺寸：303mm × 93mm × 266mm
- 重量：2.94kg
功能特点
- 三块锁步同步运行，硬件三取二表决，单块处理器故障，系统无扰动继续运行
- 大容量程序与事件存储，支持大规模 I/O 点位 SIS 系统
- NVRAM 掉电保存用户安全程序、参数、SOE 事件记录
- 多重对外通信接口，支持以太网、Modbus 协议，对接 DCS、上位监控
- 完整硬件自检，CPU、内存、总线故障全部诊断上报
- 支持热插拔维护，故障处理器单独更换，系统不停机。
应用场景 大型石化联合装置 ESD 紧急停车；炼油厂全厂安全联锁；大型发电机组锅炉保护；煤化工大型装置 SIS 系统；海上大型油气平台安全控制系统。
性能参数 逻辑扫描周期毫秒级，SIL3 安全完整性等级，故障诊断覆盖率 98%。
材质构成 加厚镀锌钢制金属外壳；多层高可靠工业 PCB；大尺寸镀金背板连接器；阻燃工程塑料前面板。
结构特征 大尺寸 3U 机架处理器卡件，专门安装 T3151 背板 CPU 专用插槽；前面板运行、故障、通信状态 LED 指示灯；后部大规格 DIN41612 三重冗余背板连接器，机械防呆结构，避免插错 I/O 槽位。
工作原理 三块 T3404 处理器同步接收全部 I/O 模块采集信号，独立执行相同安全逻辑程序；运算结果硬件三取二表决，输出有效控制指令下发 I/O 模块；三块处理器持续互相校验运行状态；单块处理器异常，另外两块接管全部运算任务，故障模块产生告警；对外通信接口把系统状态、联锁事件上传上位监控系统。
安装要求
- 必须三块同型号 T3404 安装在背板 CPU 专用槽位，不允许单块、两块运行。
- 拆装全程佩戴防静电手环。
- 机架配置两路独立冗余 24VDC 供电，接地电阻小于 4Ω。
- 机柜加强散热通风，处理器功耗高，周围预留充足散热空间。
- 对准 CPU 槽位防呆导向平稳推入，卡扣锁紧，禁止蛮力硬推。
使用注意事项
- 组态下载只能使用 ICS Triplex 官方 Trusted 专用组态软件，禁止修改底层固件。
- 运行状态禁止同时拔出两块处理器模块，会造成系统停机。
- 定期完整备份安全程序与 SOE 事件记录。
- 处理器降容报警出现，尽快更换故障备件，不可长期两块处理器运行。
- 外部通信线缆使用屏蔽线缆，屏蔽层机柜单点接地。
