描述

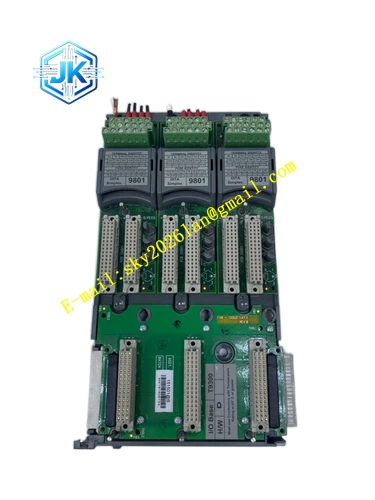

ICS Triplex T3401
技术规格
- 供电：背板 24VDC，现场负载 48VDC
- 输出通道：16 路数字输出，分为两组隔离 8 通道
- 工作温度：‑20℃ ~ +60℃
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20
- 尺寸：333mm × 34mm × 258mm
- 重量：1.22kg
功能特点
- 16 路 48VDC 数字输出，两组隔离 8 通道，一组故障不影响另一组运行
- TMR 三重硬件表决，输出指令经过三取二之后驱动现场负载，规避误动作
- 完整线路诊断，检测输出回路开路、短路、负载损坏故障
- 通道对应 LED 指示灯，显示输出通断与故障状态
- SOE 事件记录 1ms 分辨率，记录输出动作、故障事件
- 支持热插拔，故障模块在线替换，其余输出通道不受影响
应用场景 48VDC 电磁阀驱动；ESD 紧急停车继电器回路；现场声光报警设备控制；海上平台安全联锁输出。
性能参数 单通道最大输出电流 0.45A；隔离耐压 1500VAC；故障诊断覆盖率 96%。
材质构成 镀锌金属外壳；FR‑4 阻燃 PCB；镀金背板连接器；阻燃塑料面板。
结构特征 3U 机架插卡模块，适配 T3151 背板 I/O 插槽；前面板通道状态 LED，电源故障指示灯，解锁卡扣；后部 DIN41612 三重冗余背板连接器。
工作原理 控制器经过三取二表决之后输出控制指令，通过背板三重总线下发 T3401；指令经过模块内部二次硬件表决确认之后，驱动功率输出电路输出 48VDC 信号驱动现场负载；板载电流电压监测电路实时判断输出回路状态，开路短路故障立刻上报系统。
安装要求
- 安装 T3151 背板通用 I/O 插槽，不占用 CPU 槽位。
- 拆装全程佩戴防静电手环。
- 现场 48VDC 供电电源必须独立可靠，线缆屏蔽机柜侧单点接地。
- 机柜通风散热，控制环境温度。
- 模块平稳推入插槽，确认卡扣锁紧。
使用注意事项
- 防爆危险区现场负载需要配套安全栅，模块不具备防爆资质。
- 输出负载电流严格控制在额定范围以内，禁止过载。
- 输出回路短路报警出现，优先排查外部线路，禁止屏蔽故障报警。
- 禁止带电插拔外部负载接线端子。
- 闲置输出通道做好处理，禁止悬空。
