描述

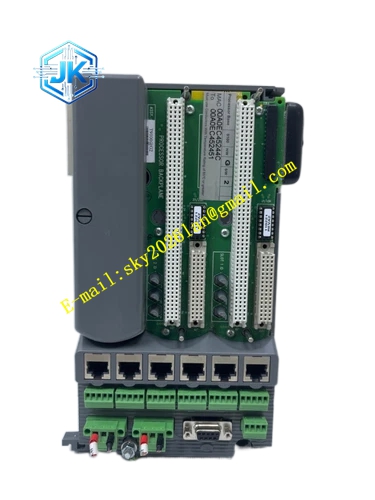

ICS Triplex T3151
技术规格
- 供电：接受两路冗余 24VDC 输入，分配给机架各个插槽
- 总线：三重冗余 IMB 内部模块总线
- 安装规格：适配 19 英寸标准工业机柜
- 工作温度：‑20℃ ~ +60℃
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20
- 尺寸：482mm × 280mm × 55mm
- 重量：3.2kg
功能特点
- 背板集成完整三重冗余 IMB 总线，为所有卡件提供 TMR 通信通道
- 双路冗余 24VDC 电源分配，一路电源故障，另一路完整承载全部负载
- 多组标准 DIN41612 插槽，区分 CPU 槽位、I/O 槽位、电源槽位，带机械防呆，避免模块插错槽位
- 支持多机架扩展，通过扩展线缆连接更多 T3151 背板，扩展 I/O 点位容量
- 背板自带接地汇流排，统一汇集所有模块屏蔽接地，降低电磁干扰
- 支持各个模块热插拔电气设计，模块插拔不会损伤背板总线电路
应用场景 所有采用 Regent 系列 SIS 安全系统项目，石油化工、电力、油气、煤化工安全仪表系统，作为整套安全控制系统硬件基座。
性能参数 背板总线通信速率 2Mbps，最大承载整机功耗 80W，绝缘耐压 2000VAC。
材质构成 主体机架为钢制喷涂金属框架；背板为大尺寸多层工业 PCB；插槽连接器镀金铜合金；接地铜排为镀锡铜材。
结构特征 19 英寸标准机架安装结构，具备 M6 固定安装孔位；背板后方设置电源输入端子、接地端子、扩展总线接口；正面多组横向插槽，区分 CPU 专用槽、通用 I/O 槽、电源槽位；配置模块导向滑轨。
工作原理 外部两路独立 24VDC 冗余电源接入 T3151 背板电源端子，背板内部电源分配电路向每一个插槽分配工作电源；背板 IMB 三重总线连通每一块插入的模块，处理器模块、I/O 模块之间通过背板完成三通道数据交互；背板接地排汇集全部模块屏蔽地，抑制现场电磁干扰。多机架扩展时，扩展线缆连接背板扩展接口，实现跨机架 TMR 数据互通。
安装要求
- 使用 M6 螺栓牢固固定在 19 英寸工业机柜，螺丝扭矩 1.2N・m。
- 背板接地端子使用粗铜线可靠接入厂区仪表保护地，接地电阻小于 4Ω。
- 两路 24VDC 供电来自相互独立电源回路，实现真正冗余供电。
- 背板扩展线缆使用原厂屏蔽专用线缆，线缆避免和动力电缆并行敷设。
- 安装环境保持干燥通风，背板背部预留大于 80mm 走线维护空间。
使用注意事项
- 禁止插拔模块时蛮力撬动背板插槽，镀金触点损坏将导致整套总线故障。
- 禁止在背板插槽没有模块时裸露金手指，闲置插槽安装防尘盖板。
- 禁止把 220V 交流电误接入背板 24VDC 电源端子，会直接烧毁整套背板。
- 定期清理机柜灰尘，灰尘堆积会造成背板连接器接触不良。
- 背板属于系统关键部件，背板出现插槽损坏，需要整体更换 T3151 底座，不可以单独维修插槽
