描述
ICS Triplex 9110（T9110）
技术规格：
- 品牌： ICS Triplex（Rockwell Automation）
- 型号： T9110
- 系列： Trusted 安全控制系统
- 类型： 通信接口模块
- 通信协议： Modbus TCP/IP（工业以太网）、OPC UA（可选）、Profibus DP（可选，需配置适配模块）
- 通信速率： 以太网 10/100Mbps（自适应）、Profibus 12Mbps
- 连接方式： 双端口以太网（支持冗余通信）、RS-485（用于 Profibus DP）
- 供电电压： 24VDC（±10%，冗余电源输入可选）
- 功耗： 典型 8W（满载）
- 通信端口隔离： 1500VAC
- 背板隔离： 2500VAC
- 安全认证： SIL2/SIL3（IEC 61508 / IEC 61511），TÜV、Exida 认证
- 冗余功能： 支持双网冗余（Hot Standby），自动切换时间 <100ms
- 工作温度： -40°C 至 +70°C
- 防护等级： IP20
- 抗干扰能力： 符合 IEC 61000-6-2/6-4（EMC）
- 输入电压范围： 18-32VDC
功能特点：
- 提供高速通信接口，连接 Trusted 系统与外部 DCS、HMI 等设备
- 支持双网冗余通信（Hot Standby），自动切换时间小于 100ms
- 支持 Modbus TCP/IP、OPC UA、Profibus DP 等多种工业通信协议
- 双端口以太网设计，支持冗余通信路径
- 通信端口 1500VAC 隔离，背板 2500VAC 隔离
- 模块化设计，支持热插拔在线更换故障模块
- 前面板 LED 状态指示：RUN/FAULT（运行/故障）、LINK/ACT（网络连接状态）
- 通过 Trusted Toolset 专用工程软件进行通信协议配置和网络参数设置
应用场景：
- 石油和天然气：与 DCS 系统集成，实现数据交换
- 核电：安全系统与上层监控通信
- 化工：过程控制数据采集与传输
- 电力：发电机组安全控制系统通信
- 工业自动化：生产线自动化控制、工艺监测和数据采集
性能参数：
- 安全完整性等级： SIL2/SIL3（IEC 61508）
- 冗余切换时间： <100ms
- 以太网速率： 10/100Mbps 自适应
- Profibus 速率： 12Mbps
- 通信端口隔离： 1500VAC
- 背板隔离： 2500VAC
材质构成：
- 工业级多层印刷电路板
- 屏蔽通信收发器用于 EMI 防护
- 金属机箱，带机架安装孔
- 镀金连接器触点

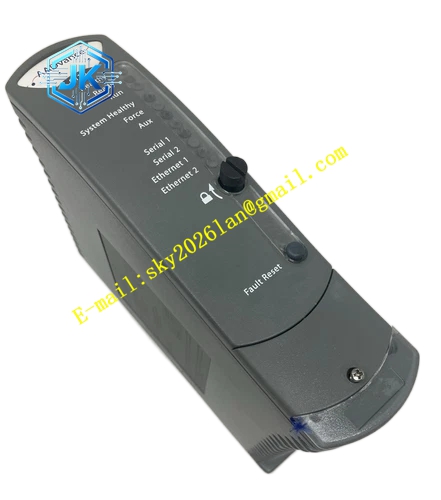

结构特征： 模块为标准 Trusted 系列模块，安装在 Trusted 处理器机箱中。前面板设有 RUN/FAULT 和 LINK/ACT 状态 LED 指示灯，以及以太网端口和 RS-485 端口。
工作原理： T9110 作为 Trusted 系统与外部网络之间的通信桥梁，将系统内部的控制数据和状态信息通过 Modbus TCP/IP 或 Profibus DP 等协议传输至外部 DCS、HMI 或其他控制系统。双网冗余设计确保在单一网络链路故障时自动切换至备用链路，通信不中断。
安装要求：
- 安装在 Trusted 处理器机箱内
- 使用屏蔽以太网电缆并正确接地
- 确保机箱内通风良好
- 通信线缆远离大电流电缆和变频器电缆
使用注意事项：
- 验证通信协议设置与外部系统配置匹配后再投入调试
- 不要将非隔离通信线路直接连接到模块端口
- 定期监控诊断端口以获取通信错误日志
- 通信中断时检查网络配置和物理连接
- 模块不启动时验证电源输入是否正常
