描述

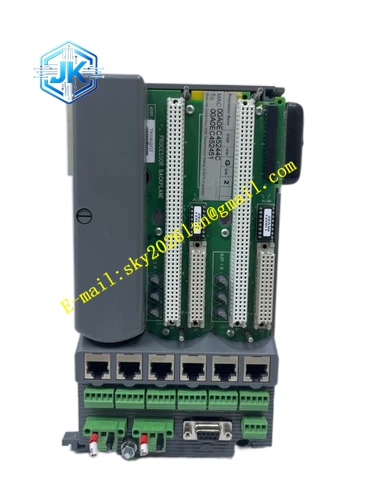

ICS Triplex 9100
技术规格：
- 品牌： ICS Triplex（罗克韦尔自动化旗下）
- 型号： 9100 / T9100
- 产品类型： 三重冗余 TMR 控制器模块
- 冗余度： 三重冗余（TMR）
- 性能等级： SIL 4
- 通道数： 3（数字/模拟输入输出可扩展）
- 接口： RS-232、RS-485、Ethernet
- 电源： 24V DC，功耗 50W
- 工作温度： -40°C 至 +85°C
- 尺寸： 300 mm × 200 mm × 100 mm
- 重量： 5 kg
- 输入电压： 24VDC
- 处理器时钟： 100 MHz
- 内存容量： 建议至少 128MB，推荐 256MB
- 通信接口： Modbus TCP/IP、以太网/IP、PROFINET、DeviceNet
- 功耗： 25W
- 存储温度范围： -40°C 至 +85°C
功能特点：
- 采用三重模块化冗余（TMR）架构，三个独立通道并行执行控制逻辑
- 支持三取二（2oo3）表决机制，确保单点故障不影响系统运行
- 硬件实现的容错（HIFT）体系结构，故障切换时间不超过 1 毫秒
- 支持在线热更换模块，无需停机重新下载程序
- 内置自诊断功能，实时监测模块健康状态
- 前面板设有状态指示 LED，显示模块运行和健康信息
- 采用双核 ARM Cortex-M3 处理器，支持复杂控制任务
- 支持双以太网通信端口，确保数据传输的连续性
- 模块化设计，易于扩展和维护
应用场景：
- 紧急停车系统（ESD）
- 火气检测与保护系统（F&G）
- 石油化工过程控制
- 电力行业安全控制
- 水处理和污水处理系统控制
- 天然气钻井、精炼和分销过程控制
- 制造业离散制造和旋转型设备控制
- 铁路和地铁信号控制系统
性能参数：
- 处理器时钟频率：100 MHz
- 故障切换时间：不超过 1 毫秒
- 通信协议支持：Modbus TCP/IP、以太网/IP、PROFINET、DeviceNet
- 工作温度范围：-40°C 至 +85°C
材质构成：
- 工业级电子元件
- 多层印刷电路板
- 精密连接器
- 模块化金属/工程塑料外壳
结构特征： 9100 采用模块化设计，可安装于 Trusted TMR 系统机架中。模块前面板配备状态指示灯和诊断接口，背面设有与系统总线对接的精密连接器和多种通信端口。
工作原理： 9100 通过三个独立的处理器通道同时执行相同的控制算法，并对运算结果进行实时数据比对和错误校正。三个通道通过硬件表决机制确定最终输出，当任一通道发生故障时，其余两个通道仍可正确输出控制结果，实现无缝故障切换。
安装要求：
- 安装于 Trusted TMR 系统兼容机架内
- 确保机架供电稳定，符合系统电压要求
- 保持模块间适当间距以利于散热
- 通信线缆应远离高电流电缆以减少电磁干扰
使用注意事项：
- 安装前确认模块型号与系统配置一致
- 执行锁定/挂牌（LOTO）程序后再进行模块更换
- 定期检查模块状态指示灯，关注故障告警信息
- 备件应存放于干燥、防静电环境中
