描述

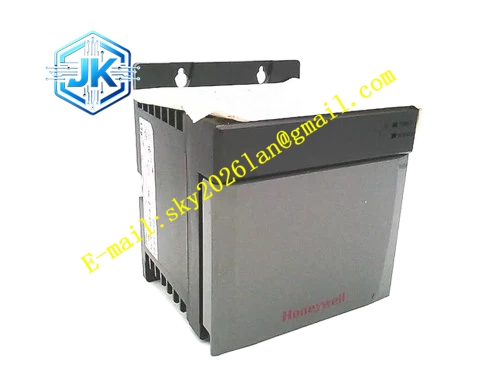

Honeywell TC-CCRO13
技术规格
- 适配总线：ControlNet 现场总线
- 冗余配置：A、B 双网冗余 BNC 同轴接口
- 通讯速率：5Mbps
- 最大总线节点数：99 个
- 背板接口：C200 控制器专用通讯槽位
- 供电：5Vdc 由背板供给
- 工作温度：0℃~+60℃
- 总线最大传输距离：100 米同轴电缆
功能特点 双网冗余通讯，单总线断线时自动无缝切换备用网。 板载 75Ω 终端匹配电阻，消除高速总线信号反射。 总线节点状态诊断，自动识别节点掉线、通讯冲突故障。 板载 LED 指示 A 网、B 网通讯活动和故障状态。 通讯数据带 CRC 校验，保证传输可靠。 支持远程 IO、智能阀门定位器、变频器总线集成接入。
应用场景 C200 系统和现场远程 IO 站通讯连接 变频器、智能设备现场总线集成 老 ControlNet 接口卡通讯故障备件替换 生产线控制系统现场总线扩容改造
性能参数
- 双网切换时间：小于 1ms
- 通讯误码率：小于 10^-9
- 故障检测响应：小于 100ms
- 隔离耐压：1500Vac
- 平均无故障时间：60 万小时
材质构成 FR4 高速 PCB 基板 ControlNet 总线控制器芯片 高速差分收发器 镀金 BNC 同轴连接器 光电隔离器件 金属屏蔽前面板
结构特征 标准欧卡尺寸，插入控制器通讯槽位 前面板两个 BNC 接口分别连接 A、B 冗余总线 LED 阵列显示双网通讯状态 金属屏蔽外壳隔离高速总线信号 75Ω 阻抗控制走线匹配同轴电缆特性
工作原理 卡件作为 ControlNet 总线上的主节点，按预定轮询周期和总线上所有现场设备交换数据。现场设备上传的过程数据通过双冗余总线传回卡件，打包后传入控制器进行逻辑运算。控制器下发的控制指令通过双网发送到对应现场设备。总线监测电路实时检测双网信号质量，当前链路异常时自动切换到备用链路，全程通讯不中断。
安装要求 A、B 冗余总线同轴电缆对应接入 BNC 接口。 总线末端安装 75Ω 终端电阻。 上电后在诊断软件扫描总线上所有节点，确认全部在线。 同轴电缆屏蔽层单端接地。
使用注意事项 总线末端未接终端电阻会造成信号反射，通讯丢包。 BNC 接头松动会造成总线通讯中断，定期拧紧接头。 接入新现场设备时需断电操作，避免冲击总线通讯。 卡件站地址不可和总线上其他设备冲突，地址重复会造成总线瘫痪。
