描述

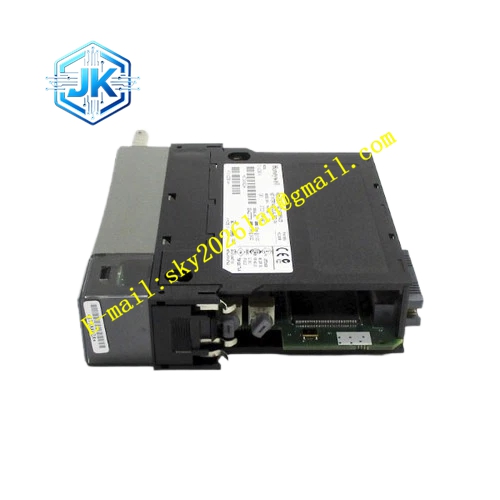

HONEYWELL TC‑CCR014
技术规格 24VDC 直流供电；双路 ControlNet 总线接口；冗余网络介质转换电路；链路信号质量检测；支持模块热插拔；适配 C200 控制器机架。
功能特点 实现 ControlNet 总线 A 网、B 网冗余介质处理；实时监测两路总线链路信号质量；单路网络故障自动切换至另一路链路，业务无扰动；支持模块热插拔，维护无需停机；硬件自诊断，网络故障上传控制器。
应用场景 化工、油气行业 Experion PKS C200 DCS 机柜；ControlNet 总线网络架构；控制器与远程 I/O 单元冗余网络连接场景。
性能参数 工作温度 0‑60℃；湿度 5%‑95% 无凝露；总线通信速率稳定；通道故障隔离；满足工业 EMC 标准。
材质构成 FR‑4 印制电路板；镀金总线连接器；信号处理芯片；浪涌保护元器件；阻燃塑料外壳；金属机架固定卡扣。
结构特征 机架插槽插装结构；面板配备双路网络状态 LED 指示灯；两侧 ControlNet 总线接线端口；防错插定位凸起；面板印刷型号标识。
工作原理 两路 ControlNet 总线信号接入模块接口，内部电路完成冗余介质处理；持续采集两路总线信号电平，当其中一路网络链路出现断线、信号衰减故障，系统自动切换至完好链路继续通信；实时输出链路状态信息至 C200 控制器，触发网络故障报警。
安装要求 安装于 C200 控制器机架指定槽位；机柜 24VDC 供电电压稳定；ControlNet 总线线缆屏蔽层单点接地；模块完全插入插槽，锁紧固定卡扣。
使用注意事项 模块支持热插拔，插拔时避免触碰金属导电部位；总线通信故障优先核查本模块以及总线终端电阻；禁止高压信号接入总线端口；定期巡检面板网络指示灯状态。
