描述

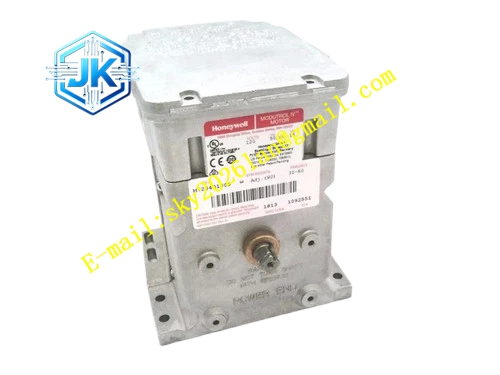

Honeywell M7284Q1106
技术规格
- 扭矩：15N・m
- 控制信号：0-10V DC
- 行程角度：90°
- 供电电源：24V AC
- 工作温度：-20℃至 + 70℃
- 安装方式：风门轴直接对接
功能特点 0-10V 比例连续调节，与通用 PLC 输出信号匹配。 齿轮减速机构输出大扭矩低转速。 手动摇把调试操作。 内置终端位置反馈信号输出。 角度可调机械限位。 紧凑外形适配小型风门安装。
应用场景 暖通空调风阀比例调节 一般工艺风路挡板控制 不需要故障复位的风门回路 老旧执行器故障备件替换
性能参数
- 全行程时间：25s
- 定位精度：±3% 满行程
- 平均无故障时间：70 万小时
材质构成 铝合金压铸外壳 不锈钢输出轴 齿轮减速机构 位置反馈电位器 阻燃塑料端盖
结构特征 方形铝合金外壳。 侧面输出轴对接风门转轴。 底部接线端子。 侧面手动摇把接口。 正面角度刻度盘。
工作原理 控制器输出 0-10V 信号接入执行器，内部伺服电机驱动齿轮机构带动输出轴旋转。位置电位器实时反馈输出轴角度，闭环定位到目标开度。无弹簧复位结构，断电时执行器保持当前风门位置。
安装要求 输出轴对接风门转轴拧紧夹紧螺钉。 调整角度限位匹配风门行程。 连接控制信号线。 调试验证风门动作方向正确。
使用注意事项 执行器断电后风门保持当前位置，不适用故障安全要求场景。 扭矩不得超过 15N・m，过载造成齿轮磨损打齿。 供电电源电压波动不超过 ±10%，电压过低造成电机扭矩不足。 执行器安装处不得有腐蚀性气体，腐蚀齿轮机构造成卡涩。
