描述

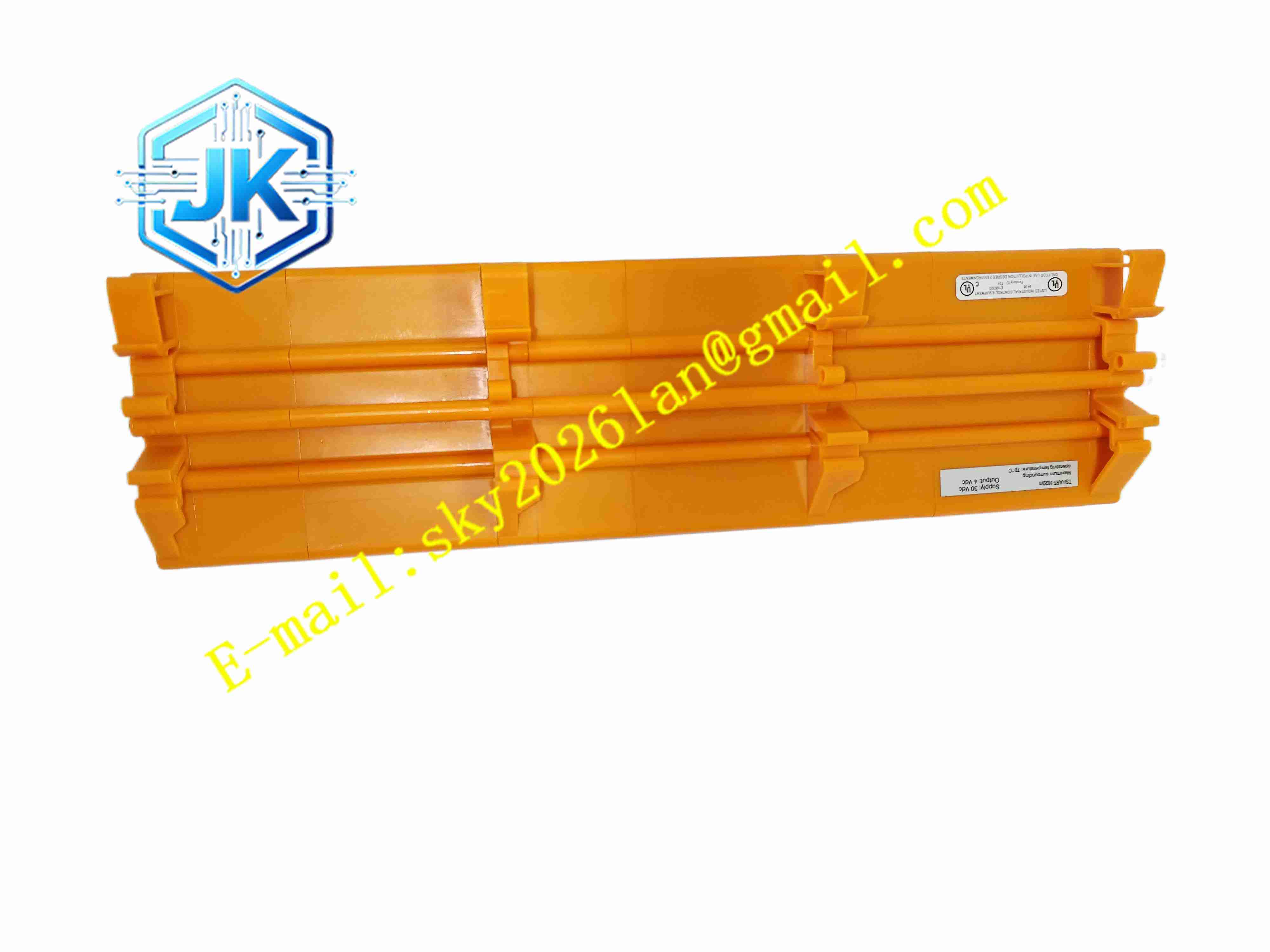

Honeywell FC-TSHART-1620M
技术规格
- 通道数量：16 路模拟量输入端子通道
- 输入信号：4~20mA，支持 HART 协议
- 供电电压：24V DC
- 安全等级：SIL3
- 诊断：断线、短路、超量程检测
- 工作温度：-20℃ ~ +60℃
- 防护等级：IP20，机架插拔式
- 重量：0.75kg
功能特点
- 16 路模拟量端子通道，接入 4-20mA HART 变送器信号。
- HART 信号透传，支持读取变送器设备诊断信息、设备参数。
- 内置浪涌保护电路，抑制现场雷击浪涌，保护后端 SAI 主板。
- 每通道断线、短路、超量程故障诊断，故障上传控制器。
- 可拆卸弹簧端子，方便现场变送器接线。
- 前面板 LED 指示灯，显示通道状态与故障。
- 电路板三防涂覆，抵抗盐雾、油气腐蚀。
- 通道电气隔离，消除地环路干扰。
- 支持热插拔在线维护。
- 硬件自检电路，持续校验模拟信号回路。
应用场景
- 化工 SIS 系统 HART 压力、液位、温度变送器端子接入
- 电厂锅炉安全仪表 HART 变送器信号预处理
- 海上平台工艺安全监测 HART 仪表接线单元
- 长输管线安全仪表 HART 变送器采集端子
材质构成
- 外壳：阻燃聚碳酸酯塑料机架壳体
- PCB 板：FR4 电路板，三防涂层
- 信号器件：HART 调制解调芯片、精密电阻
- 保护器件：TVS 浪涌抑制元件
- 端子：弹簧式镀锡铜合金可拆卸端子
- 背板连接器：镀金引脚
结构特征
- 机架插拔式 FTA 端子模块，前面板 LED 指示灯，上下布置可拆卸接线端子。
- 内部 HART 信号耦合电路，模拟信号与 HART 数字信号分离处理。
- 被动散热，无风扇。
- 机械防呆卡扣，防止错插插槽。
工作原理 HART 变送器输出 4-20mA 模拟信号叠加 HART 数字信号接入模块端子。模块经过浪涌保护、信号调理电路，将模拟量送入 SAI 主板进行模数转换，同时透传 HART 数字信号，实现变送器参数读写。模块持续监测回路阻抗，识别断线短路故障，故障信息上传安全控制器。
安装要求
- 插入 Safety Manager 机架指定插槽，锁紧卡扣。
- 变送器线缆使用屏蔽双绞线，屏蔽层单端接地。
- 信号线与动力电缆分开敷设。
- 机架接入 24V DC 电源，机柜可靠保护接地。
- 接线完成，校验 HART 通讯与通道诊断功能。
使用注意事项
- 变送器回路负载匹配 HART 通讯要求。
- 不可接入超出额定范围电压电流。
- 修改接线前断开模块供电。
- 备件操作佩戴防静电手环。
