描述

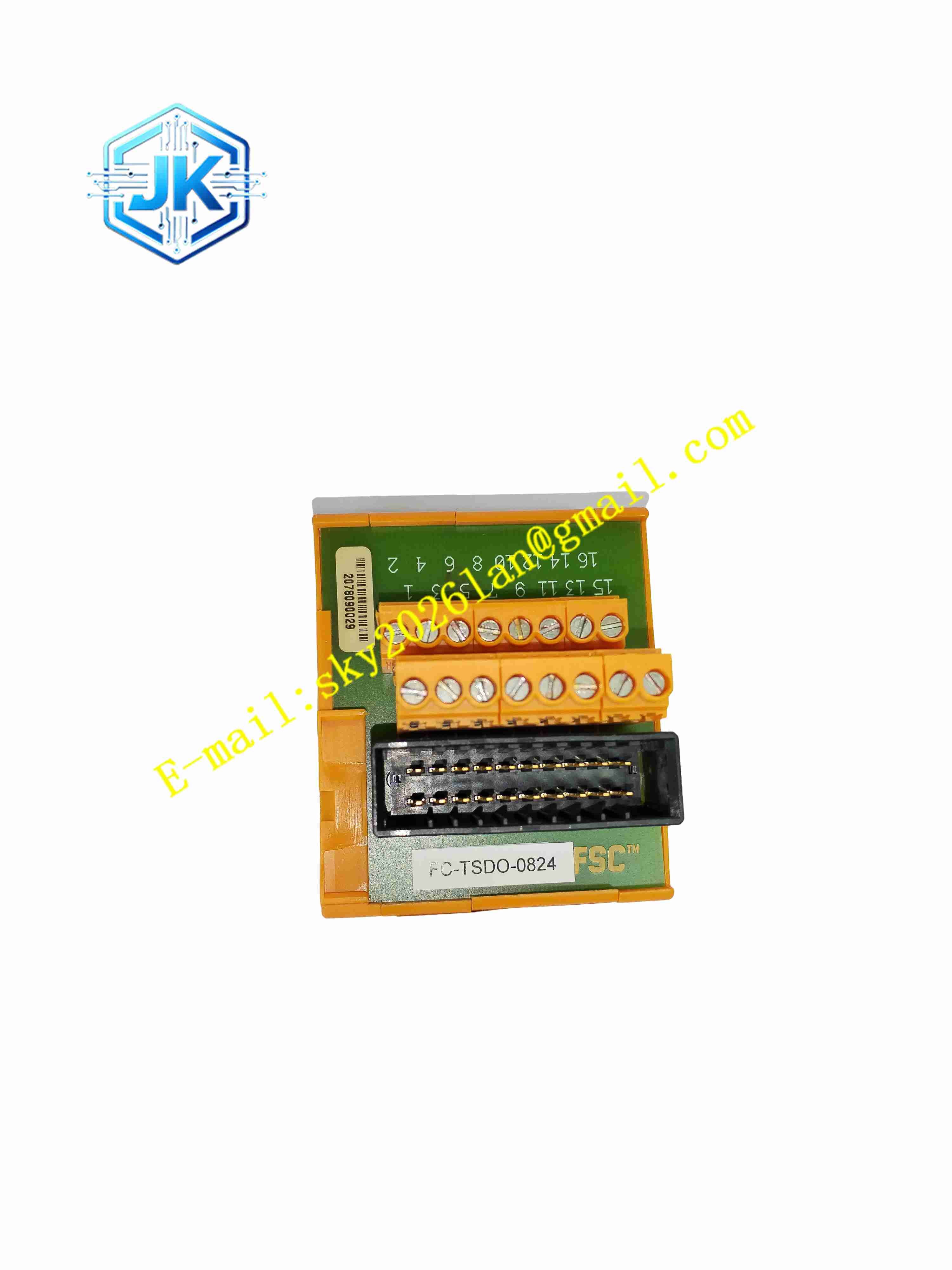

Honeywell FC-TSDO-0824
技术规格
- 通道数量：8 路安全数字输出端子通道
- 输出信号：24V DC
- 单通道额定输出电流：24mA
- 供电电压：24V DC
- 安全等级：SIL3
- 诊断功能：负载断线、短路检测
- 工作温度：-20℃ ~ +60℃
- 防护等级：IP20，机架插拔式
- 重量：0.72kg
功能特点
- 8 路安全数字输出端子通道，将安全主板输出信号转发至现场执行器件。
- 内置浪涌抑制电路，保护后端安全主板免受现场负载反向电动势冲击。
- 每通道负载断线、短路故障诊断，故障信息上传安全控制器。
- 可拆卸弹簧端子，方便现场接线与维护。
- 前面板 LED 指示灯，显示输出通道状态。
- 电路板三防涂覆，适应工业腐蚀环境。
- 硬件故障时输出自动切断，进入安全失电状态。
- 支持热插拔在线维护。
- 光电隔离，现场负载回路与系统总线隔离。
- 硬件自检，持续校验输出回路完整性。
应用场景
- 化工 ESD 紧急停车电磁阀驱动端子单元
- 火气系统声光报警装置输出端子
- 透平机组安全保护继电器控制回路
- 海上平台安全切断阀门执行机构接线端子
材质构成
- 外壳：阻燃聚碳酸酯塑料机架壳体
- PCB 板：FR4 电路板，三防涂层
- 保护器件：TVS、续流二极管
- 接线端子：弹簧式镀锡铜合金端子
- 背板连接器：镀金接触引脚
结构特征
- 机架插拔式 FTA 端子模块，前面板 LED 指示灯，上下可拆卸接线端子。
- 内部续流与浪涌保护电路，吸收电磁阀反向电动势。
- 被动散热，无风扇结构。
- 机械防呆卡槽，防止插槽错插。
工作原理 安全 DO 主板下发输出指令，模块端子通道输出 24V DC 驱动电磁阀或继电器。模块持续监测负载回路阻抗，识别断线短路故障。当模块硬件故障，输出通道强制切断，进入安全失电状态，保障安全回路失效安全。
安装要求
- 插入 Safety Manager 机架指定插槽，锁紧卡扣。
- 现场负载线缆采用屏蔽线，与动力电缆分开敷设。
- 机架接入 24V DC 电源，机柜可靠接地。
- 接线完成，模拟负载断线短路，校验通道诊断功能。
使用注意事项
- 输出负载不可超过单通道额定电流。
- 电磁阀等感性负载必须确认浪涌保护正常。
- 修改接线前断开模块供电。
- 备件操作佩戴防静电手环。
