描述

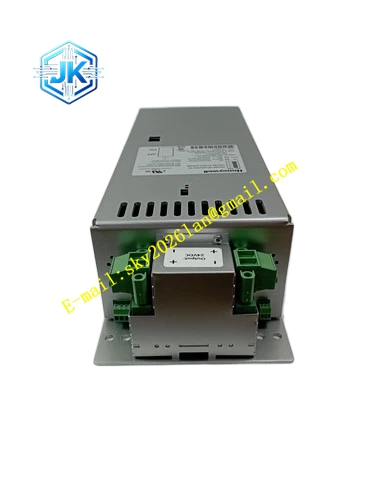

Honeywell FC-PSU-UNI2450CCV2
技术规格
- 输入电压范围：85-264V AC 宽范围输入
- 输出电压：24V DC
- 额定输出功率：120W
- 冗余方式：1+1 热备冗余并联
- 背板接口：FSC 机架专用供电总线
- 工作温度：0℃至 + 60℃
- 安装方式：FSC 机柜槽位插装
功能特点 宽范围交流输入，适配不同现场供电电压等级。 输出过压、过流、过热全保护，故障自动切断输出。 板载 LED 指示电源输出正常、输入失电与故障状态。 冗余并联供电，单电源故障零间断切换至另一路电源。 支持热插拔，更换电源无需全 SIS 系统停机。 输出纹波低于 10mV，适配高精度模拟测量电路供电。
应用场景 FSC 安全仪表系统机架供电 老旧 FSC 系统故障电源备件替换 SIS 系统冗余供电回路升级 高可靠性工业安全回路供电配置
性能参数
- 输出电压精度：±1%
- 冗余切换时间：<1ms
- 平均无故障时间：150 万小时
- 电源转换效率：86% 满负载
- 绝缘耐压：输入输出间 2500VAC
材质构成 钢制喷塑外壳 铝制散热基板 电解滤波电容 功率开关管与整流桥 镀金背板连接器 阻燃塑料前面板
结构特征 长条形插卡外形，直接插入 FSC 机柜电源槽位。 前面板布置状态 LED 与手动测试按钮。 侧面散热格栅排出工作热量。 后部背板连接器对接机柜供电总线。 固定卡扣锁止电源卡件防止松脱。
工作原理 现场交流输入接至电源前端，经 EMI 滤波、整流与功率变换电路，转换为稳定 24V DC 输出。两路冗余电源并联连接至机柜供电总线，正常状态下均分机架负载电流。单电源故障时另一路电源在 1ms 内接管全部负载，不造成 SIS 系统供电中断。保护电路实时监测输出电压、电流与壳温，异常时切断故障电源输出并触发前面板故障报警。
安装要求 将电源插入 FSC 机柜对应槽位。 连接机柜交流输入电源线。 上电后确认两路电源输出正常，故障 LED 熄灭。 模拟单路电源断电，验证冗余切换功能正常。
使用注意事项 电源总负载不得超过 120W 额定值，过载造成电源过热保护。 插拔电源前确认另一路电源运行正常，避免系统失电。 机柜散热风道不得遮挡电源格栅，否则触发过热停机保护。 更换电源必须使用同版本号备件，不同版本通信协议不兼容。
