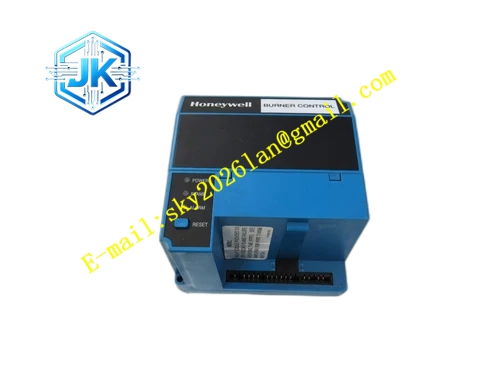

Honeywell EC7823A1004
技术规格
- 品牌： Honeywell
- 型号： EC7823A1004
- 产品类别： 火焰继电器开关模块
- 所属系列： Honeywell 7800 系列燃烧控制产品
- 主要功能： 根据有火/无火状态提供开关输出
- 安装方式： 插入 7800 系列通用底座
- 供电电压： 220-240Vac，50/60Hz
- 环境温度： -40 至 60℃
- 振动耐受： 0.5g
- 重量： 约 0.8kg
功能特点
- 作为 7800 系列燃烧控制系统的火焰继电器模块使用。
- 根据火焰探测器信号判断有火或无火状态。
- 提供继电器开关输出，用于燃料阀、点火器或报警回路控制。
- 可与 EC7800/RM7800 燃烧程序控制器配合使用。
- 支持动态自检、状态指示和报警提示。
- 模块化结构便于更换和维护。
应用场景
- 工业锅炉燃烧控制
- 燃气燃烧器火焰监测
- 燃油燃烧系统安全联锁
- 热处理炉和加热炉控制
- 烘干设备和热风系统
- 需要火焰状态判断和熄火保护的燃烧设备
性能参数
- 供电电压为 220-240Vac。
- 支持 50Hz 或 60Hz 电源频率。
- 火焰响应时间与配套火焰放大器和探测器有关，常见范围为 0.8 秒至 3.0 秒。
- 环境温度范围为 -40 至 60℃。
- 振动耐受能力为 0.5g。
- 模块重量约 0.8kg。
材质构成
- 工业级印刷电路板
- 继电器输出触点
- 微处理器控制电路
- 火焰信号处理接口
- 状态指示器件
- 模块化插接外壳
- 通用底座连接端子
结构特征
- 采用 7800 系列标准模块化结构。
- 正面标注型号 EC7823A1004。
- 插入 Q7800 系列通用底座使用。
- 可配合 S7800 显示面板或 KDM 键盘显示模块查看状态。
- 具备电源、火焰、报警等状态指示。
- 具体端子定义和指示灯布局以实物和手册为准。
工作原理
火焰探测器将火焰信号送至火焰放大器，放大器输出送至 7800 系列控制系统。EC7823A1004 根据系统判断结果提供火焰继电器开关输出：检测到火焰时维持相应输出状态，火焰消失时改变输出状态，从而触发燃料切断、报警或联锁保护。模块参与燃烧过程状态监视，并与程序控制器、定时卡和显示单元协同工作。
安装要求
- 确认系统电压为 220-240Vac，50/60Hz。
- 使用 Q7800A1005 或 Q7800B1003 等 7800 系列通用底座。
- 核对吹扫定时卡、火焰放大器和探测器型号匹配。
- 接线前断开电源，防止误动作。
- 火焰探测器安装位置和视角需符合燃烧器要求。
- 投用前检查前吹扫、点火、火焰检测和熄火保护逻辑。
- 完成功能测试后再投入正常运行。
使用注意事项
- EC7823A1004 为火焰继电器开关模块，不等同于 EC7850A、EC7890A 等全功能燃烧安全控制器。
- 不得随意更改吹扫时间、安全时间和火焰响应时间。
- 火焰探测器类型必须与放大器和系统配置匹配。
- 模块报警后应查明原因，禁止反复强制复位。
- 更换模块前应记录原配置参数。
- 定期检查接线端子、接地和继电器触点状态。
- 维护、选型和故障处理应以实物铭牌和官方技术文档为最终依据。
