描述

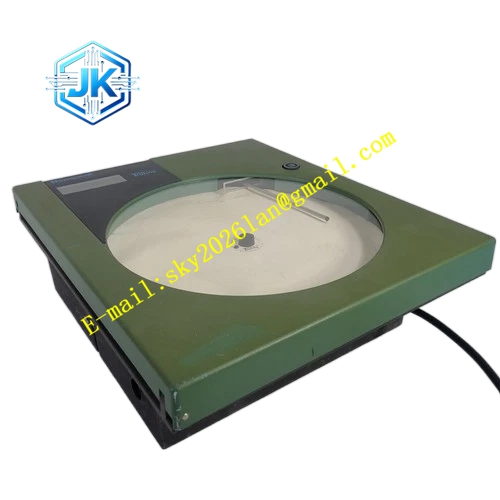

Honeywell DR4500
技术规格
- 品牌： Honeywell
- 型号系列： DR4500
- 产品类型： 12 英寸数字圆图记录仪
- 记录方式： Truline 热敏打印或 Classic 纤维笔式记录
- 通道数量： 1 至 4 通道，具体以子型号为准
- 参考精度： 0.1%
- 通信接口： RS-485 Modbus RTU
- 控制功能： 内置 PID 控制器
- 防护等级： 前面板支持 NEMA 3 或 NEMA 4 防护
- 认证类型： CE、UL、CSA、FM 等，具体以子型号为准
功能特点
- 支持在圆形图表上记录过程变量趋势，现场可视化程度高。
- Truline 型号可在空白热敏纸上打印图表、刻度、工程单位、时间和通道标识，减少预印图纸库存。
- 支持多通道同时记录，最多可在同一时间轴上记录多条过程曲线。
- 内置 PID 控制功能，支持 Accutune II 自动调谐和模糊逻辑抑制超调。
- 支持设定点程序控制，可实现多段斜坡和保温工艺曲线。
- 具备报警输出、事件打印、密码保护和通信联网能力。
应用场景
- 食品加工、巴氏杀菌和 HTST 工艺记录
- 制药洁净区温湿度监测和工艺追溯
- 热处理炉温曲线记录
- 环境试验和恒温恒湿监测
- 水和废水处理过程监测
- 化工、能源、制造等需要纸质趋势记录的现场
性能参数
- 测量参考精度可达 0.1%。
- 支持热电偶、RTD、4-20mA、0-10V 等常见过程信号输入。
- 支持 RS-485 Modbus RTU 通信，波特率可配置。
- 工作温度一般为 0 至 55℃。
- 相对湿度一般不超过 90%RH，40℃ 条件下参考。
- 图表直径为 12 英寸。
- 具体通道数、输入类型、报警数量和控制回路数以子型号为准。
材质构成
- 模压仪表外壳
- 前面板密封门和观察窗
- 微处理器控制板
- 热敏打印头或纤维记录笔组件
- 圆形图表驱动机构
- 信号输入端子
- 通信和报警接口电路
结构特征
- 采用 12 英寸圆形图表结构。
- 前面板带数字显示和操作键盘。
- Truline 型采用单笔热敏打印，可在同一时间轴上输出多条轨迹。
- Classic 型采用传统笔式记录，配合预印图表使用。
- 支持面板嵌入安装或表面安装。
- 背部预留接线空间，便于现场配线。
工作原理
DR4500 接收来自变送器或传感器的过程信号，经微处理器处理后转换为工程单位数值。Truline 型号通过热敏打印头在空白热敏纸上打印趋势曲线、数字值、时间标识和报警事件；Classic 型号通过记录笔在预印图表上形成连续轨迹。内置 PID 控制器可根据测量值与设定值偏差调节输出，Modbus 接口用于与上位系统通信。
安装要求
- 确认子型号、通道数量和输入信号类型。
- 面板开孔尺寸需按安装手册核对。
- 信号线应使用屏蔽电缆，并按规范接地。
- 变送器供电输出需核对负载能力。
- 安装位置应避开强振动、高温和腐蚀性气体。
- 投用前完成量程、报警、PID 和通信参数组态。
使用注意事项
- Truline 型号需使用配套热敏图表纸。
- Classic 型号需使用对应量程和速度的预印图表。
- 定期校准输入通道，保证记录精度。
- 更换记录纸或记录笔时避免损伤打印机构。
- 报警和 PID 参数修改应通过密码保护管理。
- 通信地址、波特率和校验位需与上位系统一致。
- 具体参数和维护要求以实物铭牌和官方手册为准。
