描述

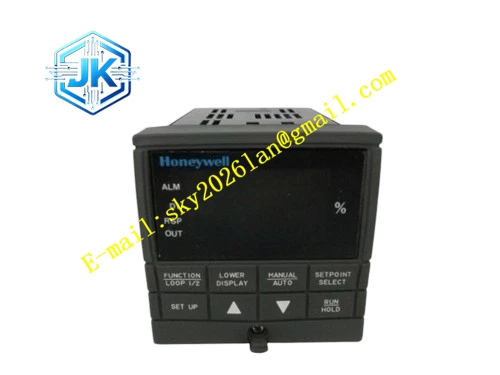

Honeywell DC330E-KE-000-20-000000-00-0
技术规格
- 品牌： Honeywell
- 产品系列： UDC3300 / DC3300
- 订货号： DC330E-KE-000-20-000000-00-0
- 控制器类型： 微处理器独立式过程控制器
- 安装尺寸： 1/4 DIN 面板安装
- 显示方式： 上排 6 字符显示，下排 8 字符显示
- 典型精度： ±0.20% 量程
- 控制回路： 支持单回路或双回路配置，具体取决于订货号
- 输入类型： 可支持热电偶、热电阻、毫伏、电流等过程信号，具体以订货号为准
- 输出类型： 可支持继电器、固态继电器、电流输出或辅助输出，具体以订货号为准
- 通信选项： 可支持 RS422/RS485、Modbus 或 ASCII 通信，具体以订货号为准
- 供电电源： 依据订货号配置，常见为交流或直流电源版本
- 防护等级： 前面板满足面板安装防护要求，整机防护等级以铭牌为准
- 认证信息： 符合相关低电压指令和电磁兼容指令要求，具体认证以铭牌为准
功能特点
- 采用微处理器控制，具备较高的测量精度和控制稳定性。
- 支持 PID 控制、手动/自动切换、设定值跟踪和报警输出。
- 提供双显示屏，上排显示过程变量，下排显示参数、设定值或功能组。
- 支持前面板按键配置，包括 SETUP、FUNCTION、LOOP、SELECT、RUN、HOLD 等操作。
- 具备报警指示功能，可显示报警、数字输入、输出动作、手动/自动状态等信息。
- 可配置继电器输出、固态输出、电流输出或位置比例输出，具体取决于订货号。
- 可选通信接口，支持与上位系统或通信网络集成。
- 适用于温度、压力、流量、液位等多种过程变量控制。
应用场景
- 工业炉、烘箱、加热套等温度控制
- 冷却水、换热器、恒温槽等温控系统
- 金属加工和热处理设备
- 食品和制药行业过程控制
- 环境试验设备和恒温恒湿系统
- 实验室加热、冷却和温度校准装置
- 一般工业过程单回路调节
- 小型设备独立控制站
性能参数
- 典型测量精度为 ±0.20% 量程。
- 支持连续过程控制和报警管理。
- 具备手动/自动无扰切换能力。
- 支持参数组态、设定值修改和运行状态监控。
- 具体输入量程、输出负载、通信协议、电源范围、刷新周期和环境等级需以官方数据手册和铭牌为准。
材质构成
- 工程塑料前面板
- 金属与塑料组合外壳
- 微处理器控制电路板
- 继电器或固态输出组件
- 电源模块和信号调理电路
- 接线端子排
- 状态指示灯和按键组件
结构特征
- 1/4 DIN 标准面板尺寸，便于嵌入控制柜或操作面板。
- 前面板设置操作按键和双行字符显示屏。
- 后部或侧面提供信号输入、输出、通信和电源接线端子。
- 模块结构紧凑，适合面板密集安装。
- 铭牌标注完整订货号，便于备件管理和系统维护。
- 外壳具备工业现场安装所需的机械强度。
工作原理
控制器通过模拟量或数字量输入通道采集现场传感器信号，经内部信号调理和微处理器处理后得到过程变量。控制器将过程变量与设定值比较，按照 PID 或其他控制算法计算输出量，再通过继电器、固态继电器、电流输出或位置比例输出驱动执行机构。运行过程中，控制器持续监测报警条件、通信状态和输出状态，并通过前面板指示灯和显示屏提示操作人员。
安装要求
- 确认控制柜开孔尺寸符合 1/4 DIN 安装要求。
- 安装前核对订货号 DC330E-KE-000-20-000000-00-0 与现场需求一致。
- 按照铭牌标注的电源电压接线，严禁错接交流或直流电源。
- 输入信号类型必须与订货号配置匹配，热电偶、热电阻和电流信号不得混接。
- 输出回路负载能力必须符合官方手册规定。
- 通信接线需区分 RS422/RS485 极性，并按规定终端电阻配置。
- 信号线与动力电缆分开敷设，减少电磁干扰。
- 安装后检查接线牢固性、绝缘性和接地情况。
- 投入运行前完成参数组态、报警设定和输出测试。
使用注意事项
- 严禁在电源电压不匹配的情况下通电。
- 输入信号类型错误会导致测量异常或控制失效。
- 输出回路不得超出额定负载能力。
- 高温、高湿、腐蚀性气体和强电磁干扰环境应采取防护措施。
- 前面板防护等级不等于整机可在露天或浸水环境中使用。
- 修改控制参数前应记录原始设定值。
- 报警动作方向、联锁逻辑和安全输出必须在调试阶段验证。
- 维护和接线前必须切断电源。
- 具体功能、端子定义和订货号含义以霍尼韦尔官方手册和实物铭牌为准。
