描述

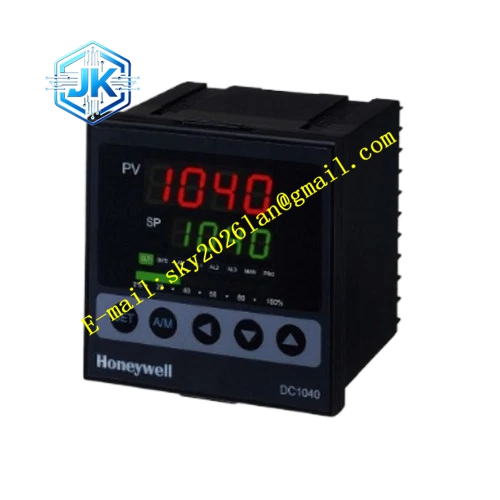

Honeywell DC1040CR-301-000-E
技术规格
- 输入类型：J/K/T 型热电偶、Pt100 热电阻
- 输出类型：单刀双掷继电器（2A/250V AC）+ 4-20mA 模拟量比例输出
- 供电电压：100-240V AC 宽幅通用输入
- 显示方式：双行 4 位 LCD
- 控制模式：位式控制、PID 自整定
- 测量精度：±0.3% 满量程
- 开孔尺寸：48×48mm 面板嵌入式安装
功能特点 双输出配置：继电器用于位式报警或分级加热，模拟量输出用于比例连续调节。 PID 自整定适配比例控制回路。 通用可配置传感器输入。 两路独立报警阈值。 前面板按键锁防止误改参数。 输出映射可配置，将过程值量程映射到 4-20mA 输出范围。
应用场景 电动加热比例阀控制 加热设备功率连续调节 需要连续调制控制的工艺温度回路 通断控制造成温度振荡的旧控制器升级替换
性能参数
- 模拟量输出精度：±0.5% 满量程
- 输出负载阻抗：4-20mA 回路≤600Ω
- PID 控制精度：±0.3℃
- 采样周期：0.5 秒
- 工作温度：0℃至 + 55℃
材质构成 阻燃 ABS 前面板 铝制安装壳体 固态输出驱动电路 玻璃 LCD 观察窗 不锈钢安装卡簧 螺钉端子排
结构特征 方形 48×48mm 面板外形。 前面板 LCD 与按键布局与标准款一致。 后部端子分区布置供电、传感器、继电器输出、模拟量输出。 开孔尺寸与标准 DC1040 完全兼容，可直接原位替换。
工作原理 控制器读取温度传感器输入，经 ADC 采样后与设定值对比。PID 运算输出 4-20mA 信号，传输至外部比例阀或加热功率控制器实现连续调节。继电器输出作为报警或二级加热回路动作。自整定模式观察过程响应，计算最优 PID 参数适配连续调制回路。
安装要求 装入 48×48mm 面板开孔。 模拟量输出使用屏蔽电缆，单端接地。 在菜单中配置传感器类型、输出模式与设定值范围。 上电后验证模拟量输出在 0% 控制时为 4mA，100% 控制时为 20mA。
使用注意事项 模拟量回路负载不得超过 600Ω，阻抗过大造成信号衰减。 模拟量输出使用屏蔽电缆，屏蔽 EMI 引发的信号噪声。 禁止在模拟量输出端子上切换大电流负载。 过程负载变化后需重新运行自整定保持控制精度。
