描述

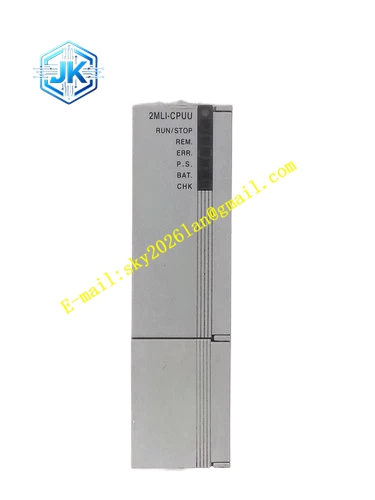

Honeywell 2MLI-CPUU
技术规格
- 用户程序存储器：32KB
- 数据存储器：16KB
- 逻辑扫描周期：每 1KB 程序 0.5ms
- 通信口：1 路 RS232 编程口，1 路 RS485 Modbus 口
- 支持 I/O 扩展：最多 16 个扩展模块
- 供电电源：24V DC
- 工作温度：0℃至 + 55℃
功能特点 运行 IEC 61131-3 梯形逻辑与功能块程序。 RS232 编程口连接工程笔记本，完成程序上传下载与调试。 RS485 Modbus 口连接 HMI 与 SCADA 系统。 板载 LED 显示 CPU 运行、停止、故障与通信状态。 实时时钟提供事件时间戳。 非易失程序存储器，无需电池即可保留逻辑。
应用场景 小型包装机械顺序控制 输送系统 PLC 主控 HVAC 空调机组主控制器 故障 MasterLogic 200 CPU 备件替换
性能参数
- 最大 I/O 点数：256 点数字量、64 点模拟量
- 通信波特率：1200-115200bps
- 实时时钟精度：每天 ±2 秒
- 数据保持：10 年非易失
- 平均无故障时间：30 万小时
材质构成 ABS 阻燃外壳 32 位工业处理器芯片 Flash 程序存储器 实时时钟电路 RS232/RS485 隔离芯片 DIN 导轨安装卡簧
结构特征 长方形 DIN 导轨安装外形。 前面 LED 阵列显示运行、故障与通信状态。 侧部扩展总线连接器连接 I/O 模块。 底部端子连接 24V 供电与通信布线。 前面板 RS232 编程口。
工作原理 上电后 CPU 从 Flash 加载用户程序到 RAM，进入循环扫描模式。每个扫描周期从连接的 I/O 模块读取输入状态，执行梯形逻辑运算，再将输出值写入 I/O 模块。RS485 Modbus 口与上位 HMI 交换数据。实时时钟执行定时事件。看门狗电路监测程序执行，程序跑飞时触发 CPU 故障并将输出置于安全状态。
安装要求 将 CPU 卡装在 DIN 导轨最左侧位置。 扩展总线连接相邻 I/O 模块。 按正确极性接 24V DC 供电。 将编程电缆接至 RS232 口，下载用户程序。 确认运行 LED 点亮，所有连接 I/O 模块被识别。
使用注意事项 24V 供电极性反接会损坏 CPU 电源电路。 程序下载会中断运行逻辑，需在设备停机时执行。 RS485 总线末端需安装 120Ω 终端电阻。 禁止将 AC 电源接至 RS485 端子，会损坏隔离芯片。
