描述

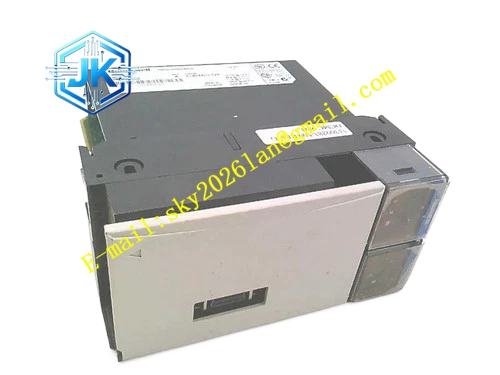

Honeywell CPCNT01
技术规格
- 通道数量：4 路频率计数输入通道
- 输入信号：24V DC 脉冲、干接点
- 最大可测频率：每通道 1kHz
- 分辨率：16 位计数器
- 隔离等级：通道组 500VAC
- 供电电源：24V DC
- 工作温度：0℃至 + 60℃
- 安装方式：DIN 导轨安装
功能特点 测量每通道脉冲频率与累计脉冲数。 软件可配置输入去抖滤波器适配机械触点信号。 逐通道开路诊断，传感器接线断裂触发故障报警。 脉冲计数锁存，支持批量流量测量累计。 板载 LED 显示通道信号活动。 脉冲缩放通过编程软件配置。
应用场景 涡轮流量计总流量与瞬时流量测量 旋转设备转速监测 输送带速度传感 批量累计流量回路 故障计数模块备件替换
性能参数
- 频率测量精度：读数 ±0.05%
- 最小可检测脉宽：1ms
- 输入阈值：ON 态最低 15V DC，OFF 态最高 5V DC
- 计数器分辨率：32 位累计计数
- 平均无故障时间：60 万小时
材质构成 FR4 PCB 基板 高速计数逻辑 FPGA 输入去抖滤波电路 光耦输入隔离器 TVS 保护二极管 可拆卸端子块
结构特征 窄长条形 DIN 导轨安装外形。 前面可拆卸端子块布置 4 通道布线点。 组隔离屏障分隔现场侧与背板侧。 前面 LED 显示通道脉冲活动。 集成 DIN 导轨锁扣。
工作原理 现场传感器脉冲信号接至输入端子，经光耦隔离。去抖滤波器去除机械触点弹跳。FPGA 计数器逐通道计数脉冲沿，计算频率与累计总数。计数值打包为总线帧传输至控制器。开路检测监测输入回路连续性，传感器接线断裂触发通道故障标志。
安装要求 将模块卡装在 DIN 导轨上。 流量计与转速表传感器接至标注端子。 在编程软件中配置脉冲缩放与去抖时间。 上电后验证测量频率与参考转速表匹配。
使用注意事项 机械触点传感器需设置足够去抖时间，过短造成多计数。 输入脉冲频率不得超过 1kHz，超高频造成漏计数。 传感器布线使用屏蔽电缆减少 EMI 假脉冲计数。 禁止 AC 高压接至输入端子，损坏光耦输入。
