描述

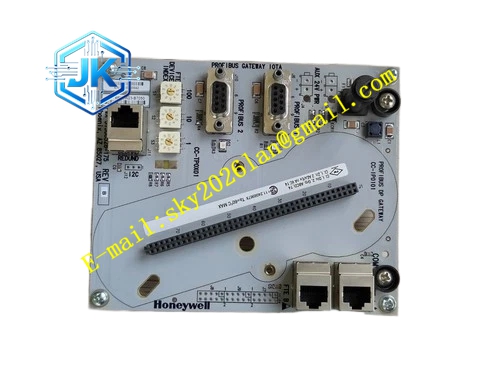

Honeywell CC-TPOX01
技术规格
- 通道数量：4 路模拟量输出通道
- 信号类型：4-20mA DC
- 分辨率：12 位 DAC
- 隔离等级：通道组 500VAC
- 最大回路负载：600Ω
- 背板接口：C300 I/O 子架总线
- 工作温度：0℃至 + 60℃
- 支持热插拔：在线换卡不停机
功能特点 低通道数外形，适配小单元 I/O 配置。 逐通道短路保护。 CPU 停止时可配置故障安全输出值。 数字输出滤波器平滑控制信号。 板载 LED 显示卡件电源与故障状态。 输出缩放软件可配置。
应用场景 小过程单元控制阀驱动回路 低通道数调制应用 成本优化小型 C300 系统 I/O 故障模拟输出卡备件替换
性能参数
- 输出精度：±0.2% 满量程
- 更新率：每通道 10ms
- 短路保护阈值：30mA 限流
- 平均无故障时间：50 万小时
- 工作湿度：5%-95% 无结露
材质构成 FR4 PCB 基板 12 位 DAC 芯片 输出运算放大器阵列 组隔离光耦 TVS 保护二极管 镀金背板金手指
结构特征 紧凑 C300 低密度 I/O 外形。 前面可拆卸端子块布置 4 通道布线点。 隔离屏障分隔现场侧与背板侧。 前面状态 LED 显示卡件运行与故障。 防误插缺口防止错槽插入。
工作原理 CPU 设定值经子架总线发送到卡件。每通道值路由至 12 位 DAC，转换为模拟电流信号驱动现场执行器。短路保护在过流事件时限流。CPU 停止时输出恢复到预配置故障安全值。
安装要求 将卡插入专用低密度模拟输出槽。 现场执行器接至标注端子。 在 Control Builder 配置输出缩放与故障安全值。 上电后验证输出动作正常。
使用注意事项 回路负载不得超过 600Ω。 禁止反复短路输出端子，反复短路会损坏输出驱动电路。 模拟输出使用屏蔽电缆减少控制信号噪声。 禁止外部电压接至输出端子，反向电压会损坏 DAC 芯片。
