描述

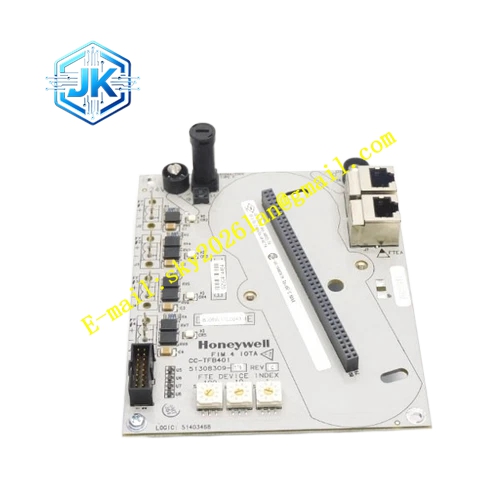

Honeywell CC-TFB401
技术规格
- 适配系统：Experion PKS C300 控制器 C 系列 I/O 机架
- 网络类型：FTE 容错以太网
- 网口：两路独立 FTE 以太网端口
- 传输速率：100Mbps
- 背板接口：C 系列 I/O 背板总线
- 供电：5VDC 背板供电
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE、RoHS
功能特点 双 FTE 链路同时在线，冗余并行通讯，单链路断线自动切换，切换过程 I/O 数据不中断。负责本机架所有 I/O 卡件数据汇总，转发至 C300 控制器，下发控制器指令到机架内 I/O 卡件。实时监测两路 FTE 链路状态、背板总线状态，链路故障、卡件故障上报告警。面板 LED 指示灯，两路 FTE 链路、背板通讯、运行、故障独立指示。支持热插拔，冗余机架在线更换。自动 FTE 地址协商，接入 FTE 网络。对 I/O 数据做帧校验，过滤错误报文，降低控制器总线负载。
应用场景 石化 C300 远程 I/O 机架 FTE 通讯接口 电厂锅炉辅机 I/O 机柜 FTE 接入卡件 化工反应装置本地 I/O 机架 FTE 适配器 油气集输站场 C 系列 I/O 机架通讯卡
性能参数
- 链路切换时间：小于 20ms
- 单链路最大吞吐：100Mbps
- 平均无故障时间：800000 小时
- 静电抗扰：8kV 接触放电
材质构成 FR4 阻燃三防涂层 PCB FTE 以太网 PHY 芯片、FPGA 总线调度芯片 双路以太网隔离变压器、信号滤波网络 TVS 静电防护器件 镀金背板连接器，对接 C 系列 I/O 机架背板 金属面板、拉手、状态 LED 指示灯
结构特征 C 系列标准竖插卡件外形，正面金属拉手，防呆缺口。背板镀金触点对接机架内部 I/O 背板总线。正面两个 FTE 屏蔽 RJ45 网口，分别接入 A、B 两条 FTE 网络。双链路电路独立隔离，互不干扰。面板 LED 分区，区分 A 链路、B 链路、背板通讯、故障状态。卡件锁紧卡扣固定在机架槽位。
工作原理 卡件上电自检，接入 A、B 两条 FTE 网络，获取 FTE 网络地址。机架内部所有 I/O 卡件通过背板总线将采集数据发送给 CC-TFB401，卡件将数据打包，同时从两路 FTE 链路发送给 C300 控制器。控制器下发的指令，通过 FTE 链路送达本卡件，再转发至对应 I/O 卡件。其中一条 FTE 链路断开，卡件自动只用剩余链路收发数据，同时上传链路故障告警。链路恢复后自动恢复双链路并行传输。
安装要求 佩戴防静电手环，将 CC-TFB401 插入 I/O 机架专用 FTE 适配器槽位。A、B 口分别接入霍尼韦尔 FTE A 网、FTE B 网屏蔽双绞线。在 Experion 软件中识别 FTE 节点，确认网络通讯正常。上电，两路 FTE 链路指示灯常亮，数据闪烁正常。FTE 网线单独敷设，远离变频器、大功率动力电缆。冗余 I/O 机架必须配置本卡件，每个 I/O 机架配置一块。
使用注意事项 必须使用霍尼韦尔 FTE 专用屏蔽网线，普通网线会造成 FTE 网络丢包。A、B 两条 FTE 链路路由分开，不能同管敷设。出现单链路告警，优先检查网线、交换机端口。禁止在 FTE 网络运行时随意插拔本卡件（非冗余机架停机）。本卡件仅作为 C 系列 I/O 机架 FTE 接入适配器，不能作为普通交换机使用。
