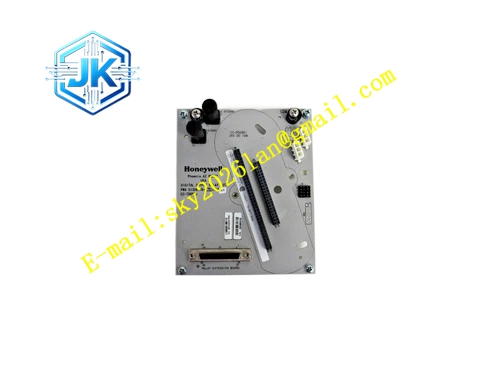

Honeywell CC-TDOR01
技术规格： 适配 C 系列非冗余继电器 DO IOM；干接点继电器输出；单通道触点额定容量 250VAC、5A；触点为 SPST 常开接点；端子可拔插；继电器线圈回路内置续流吸收；通道间隔离；工作温度 0℃至 60℃；存储温度 – 40℃至 85℃；湿度 5% 至 95% 无凝露。
功能特点： 为现场负载提供无源干接点输出端子，触点与 DCS 逻辑回路电气隔离；继电器吸收回路吸收感性负载断电反向电动势，保护 IOM 卡件；端子分体设计，检修负载回路无需拆卸 IOM 模块；每一路通道独立继电器，单路负载短路仅影响本通道；面板标识通道编号，方便回路排查。
应用场景： 普通泵、风机启停控制输出；现场声光报警灯驱动；小型电磁阀开关控制；非关键回路辅助设备 DCS 开关输出。
性能参数： 继电器触点机械寿命满足常规工业通断次数；续流回路吸收反向电动势，降低触点电弧；触点接触电阻稳定，长期运行无虚接。
材质构成： PCB 基板 FR4 阻燃板材，三防涂覆；接线端子铜合金镀金；继电器为工业密封继电器；绝缘基座阻燃尼龙；背部连接器镀金触点。
结构特征： C 系列 I/O 机架立式单槽底座；正面可拆卸端子排；背部连接器对接继电器 DO IOM 模块；防呆凸起，模拟量 IOM 卡件无法装配；两侧弹性卡扣，卡入机架自动锁紧。
工作原理： C300 控制器下发开关指令至配套 DO IOM，IOM 输出驱动信号给到 CC-TDOR01 底座内部继电器线圈；线圈得电后继电器干接点闭合，接通现场负载回路；当输出指令为断开时，线圈失电，续流电路吸收反向感应电势，触点断开切断负载电源；底座持续监测继电器回路状态，故障信息传递至 IOM。
安装要求： 安装于 C 系列 I/O 机架，配套对应继电器 DO IOM；感性负载优先在负载侧并联浪涌吸收器；负载线缆和 DCS 信号线分开敷设；端子接线扭矩符合规范；机柜接地电阻≤4Ω。
使用注意事项： 不可驱动超出触点额定容量的大功率负载；触点不可用于频繁高速通断工况；检修端子前切断现场负载电源；不可以将多路触点并联扩容。
