描述

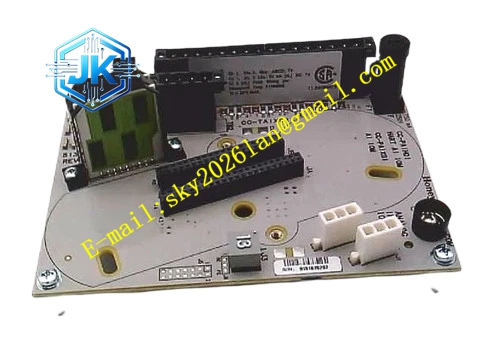

HONEYWELL CC-PAIN01
技术规格： 总通道数量 16 通道，全部为单端输入；输入信号 4-20mA；模数转换分辨率 16 位；全通道扫描周期 50ms；24VDC 背板供电；通道对地共模抑制比 70dB（直流至 60Hz）；60Hz 常态抑制比 20dB；通道间串扰 – 60dB；常态输入最大耐压 ±30V；电压输入阻抗大于 10MΩ；工作温度 0℃~60℃；存储温度 – 40℃~85℃；工作湿度 5%~95%，无凝露。
功能特点： 支持两线制变送器回路供电，内置独立限流保护电路，无需外接熔断器；具备完整通道自诊断，可识别开路、短路、超量程、欠量程故障；支持非易燃回路供电，适配一类二区危险区域；支持冗余底座配置，可实现模块 1:1 冗余热备切换；内置单极点 RC 滤波电路，滤波截止频率 6Hz；模块支持热插拔，在线更换不影响其余正常通道运行。
应用场景： 石油油气井口压力监测、化工装置反应釜温度与液位采集、电厂锅炉辅机参数监测、水处理流量仪表信号采集、制药工艺连续参数记录等连续过程监测回路。
性能参数： 23.5℃±2℃条件下满量程精度 ±0.075%；0~60℃全温区满量程精度 ±0.15%；长期漂移 500ppm；单通道回路供电具备限流保护，防止现场短路损坏模块背板电路。
材质构成： 印刷电路板采用 G3 级三防涂覆工艺，基板为阻燃 FR-4 材质；外壳为灰色阻燃工程塑料；连接器为镀金工业接插件；端子底座采用耐高温尼龙绝缘材料，金属端子为铜合金镀金。
结构特征： 标准单插槽立式卡件结构，适配 C 系列专用 I/O 机架；模块主体与 IOTA 端子底座分离式设计，通过背板连接器对接；正面配置多颗 LED 状态指示灯，分别指示电源、通讯、模块故障、通道报警；模块自带卡扣锁定机构，固定于机架槽位。
工作原理： 现场 4-20mA 电流信号接入 IOTA 端子底座，经过信号调理电路送入模块 ADC 转换单元，模拟信号转换为 16 位数字量；模块通过 C 系列背板总线将数字化测量值上传至 C300 控制器；同时模块持续采集回路状态，检测线路故障并上传报警信息；控制器下发参数配置指令，完成量程、滤波参数的在线设置。
安装要求： 安装于霍尼韦尔 C 系列标准 I/O 机架垂直插槽，模块对准背板连接器平稳推入直至卡扣锁死；配套非冗余底座型号 CC-TAIN01，冗余底座型号 CC-TAIN11；信号电缆选用屏蔽双绞线，屏蔽层仅在机柜侧单点接地，杜绝地环路；动力电缆与信号电缆间距保持 30cm 以上；机柜接地电阻小于等于 4Ω；安装环境保持无尘，通风顺畅。
使用注意事项： 模块仅适配 Experion PKS C300 控制器，无法兼容第三方控制系统；危险区域使用时，严格匹配一类二区防爆规范；插拔模块前佩戴防静电手环，释放人体静电；故障报警优先核查现场变送器与外部线缆，非模块故障不得直接拆卸卡件；每周期对通道精度进行校准，记录校准数据；不允许在模块运行状态下改动端子接线。
