描述

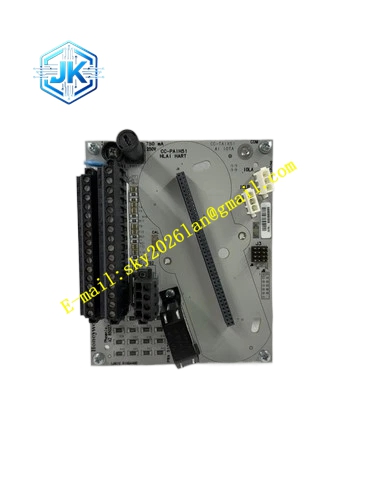

HONEYWELL CC-PAIH51
技术规格： 16 路单端电流输入，信号类型仅限 4-20mA；16 位 ADC 转换；24VDC 背板供电，典型功耗 4.3W；通道 – 背板隔离；共模抑制 70dB（直流～60Hz）；滤波截止频率 6.5Hz；最大常态输入电压 ±30V；25℃满量程精度 ±0.075%；工作温度 0~60℃；配套非冗余底座 CC-TAIX51（6 英寸），冗余底座 CC-TAIX61（12 英寸）。
功能特点： 原生支持 HART7 协议，可读取智能变送器多变量数据；每通道独立非易燃回路供电，符合一类二区防爆标准；内置电子短路保护，无需现场熔断器；全通道故障诊断，开路、过载、超量程实时上报；支持模块级冗余配置；被动散热，无风扇设计，降低故障点；模块支持在线热插拔。
应用场景： 大型化工罐区液位、压力集中采集；炼油装置批量 HART 仪表信号接入；油气集输场站变送器集中监测；电厂辅控系统大量两线制仪表采集；危化品生产装置防爆区域仪表监测。
性能参数： 通道间串扰 – 60dB；电压输入阻抗仅在电流回路模式生效；全通道扫描周期 50ms；温漂最大 20ppm/℃；回路限流保护，避免现场短路烧毁模块。
材质构成： PCB 基板为 FR4 阻燃板材，整板 G3 三防涂覆；外壳灰色阻燃工程塑料；接插件镀金处理；IOTA 端子底座采用耐化学腐蚀尼龙，接线端子铜合金镀金。
结构特征： 标准 C 系列单插槽立式卡件，模块和 IOTA 端子底座分离式架构；正面设置状态指示灯，分别指示电源、总线通讯、模块故障、通道报警；模块两端带锁定卡扣，垂直安装于 I/O 机架。
工作原理： IOTA 底座为两线制 HART 变送器提供受限的非易燃供电，现场 4-20mA 叠加 HART 信号送入模块信号调理电路，经 ADC 转为数字量，通过 C 系列背板总线传输至 C300 控制器；HART 数字信号透传至上位机设备管理软件，完成仪表参数读写、诊断查看；模块持续监测回路电流状态，识别线路故障并上传报警。
安装要求： 垂直安装于 C 系列 I/O 机架，区分 6 英寸非冗余底座和 12 英寸冗余底座；屏蔽电缆单端接地，屏蔽层仅在机柜端连接接地排；动力电缆与信号线缆分开走线，间距不小于 30cm；机柜接地电阻≤4Ω；防爆区域安装严格遵循防爆证书要求。
使用注意事项： 该模块只支持 4-20mA 电流信号，不支持电压、热电偶、热电阻信号；不可以接入自供电变送器以外的电压源；热插拔操作必须佩戴防静电手环；冗余配置时主备模块独立接线，保证切换无扰动；不可随意拆除底座端子保护盖板。
