描述

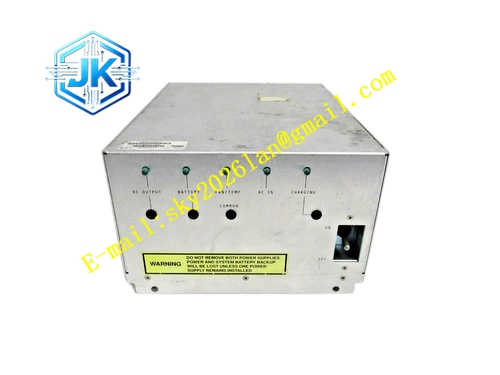

Honeywell ACX631
技术规格
- 输入电压：120V AC
- 输出电压：5V DC、±15V DC
- 额定输出功率：150W
- 冗余方式：1+1 热备冗余
- 安装方式：TPS 机柜槽位插装
- 工作温度：0℃至 + 50℃
- 隔离耐压：输入输出间 2500VAC
功能特点 1+1 冗余供电，单电源故障零间断切换。 过压、过流、过热保护，故障自动切断输出。 板载 LED 指示电源输出正常与故障状态。 输入输出完全隔离，阻断现场电涌侵入系统背板。 支持热插拔，更换电源无需系统停机。 输出纹波低于 10mV，适配高精度模拟电路供电。
应用场景 TPS DCS 系统机柜供电 老旧 DCS 电源故障替换 冗余供电回路升级改造 高可靠性控制系统电源配置
性能参数
- 输出电压精度：±1%
- 切换时间：<1ms
- 平均无故障时间：120 万小时
- 效率：85% 满负载
- 散热方式：自然风冷
材质构成 钢制喷塑外壳 散热铝基板 电解滤波电容 整流桥与功率开关管 镀金背板连接器 阻燃塑料前面板
结构特征 长条形插卡外形，直接插入 TPS 机柜电源槽位。 前面板布置电源状态 LED 与手动测试按钮。 侧面散热格栅排出工作热量。 后部背板连接器对接机柜供电总线。 固定卡扣锁止电源卡件防止松脱。
工作原理 120V AC 输入接至电源前端，经整流滤波与功率变换电路转换为稳定 5V DC 与 ±15V DC。两路冗余电源并联输出，正常状态下均分负载。单电源故障时另一电源在 1ms 内接管全部负载，不造成系统供电中断。保护电路监测输出过压、过流与壳温，异常时切断故障电源输出并触发前面板故障 LED。
安装要求 将电源插入 TPS 机柜对应槽位。 连接机柜交流输入电源。 上电后确认两路电源输出正常，故障 LED 熄灭。 模拟单电源故障验证切换功能正常。
使用注意事项 电源输出总负载不得超过 150W，过载造成电源过热保护。 插拔电源前确认另一路电源运行正常。 机柜散热风道不得被电源格栅遮挡，否则造成过热保护。 更换电源必须使用同型号备件，不同型号输出电压不兼容。
