描述

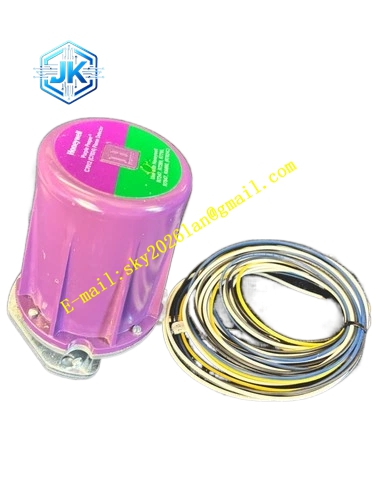

Honeywell C7012E1104
技术规格
- 检测原理：紫外光敏管检测 < 300nm 紫外辐射
- 响应时间：<0.2s
- 视场角：90° 锥形视场
- 安装方式：螺纹旋入观火孔
- 工作温度：-40℃至 + 80℃
- 输出信号：开关量火焰状态信号
- 适配控制器：BC7000、EC7000 系列火焰开关型控制器
功能特点 紫外光敏管检测火焰特征紫外辐射，不受日光、灯光可见光干扰。 0.2s 快速响应，火焰熄火后迅速触发安全停炉。 密封防爆外壳，适配燃烧现场高温多尘环境。 自诊断功能，光敏管老化失效触发故障报警。 安装角度可调，对准燃烧器火焰中心。 长寿命紫外光敏管，连续运行寿命超过 5 年。
应用场景 燃气锅炉火焰安全监测 燃油燃烧器熄火保护 工业加热炉火焰检测 老旧火焰检测器替换 燃烧安全系统合规升级
性能参数
- 最小可检测紫外强度：1μW/cm²
- 熄火响应时间：<0.2s
- 绝缘电阻：≥100MΩ
- 防护等级：IP65
- 平均无故障时间：70 万小时
材质构成 不锈钢检测探头外壳 石英紫外透光窗口 紫外光敏管 陶瓷绝缘接线座 黄铜安装螺纹接头 耐温密封垫圈
结构特征 圆柱形探头外形。 前端石英透光窗口对准火焰侧。 后部 M27×1 安装螺纹适配标准燃烧器观火孔。 尾部接线端子连接至火焰放大器。 侧面安装锁紧螺母固定探头位置。
工作原理 燃烧火焰发出的短波紫外辐射穿过石英窗口照射到内部紫外光敏管。光敏管受紫外辐射后导通，产生电流信号传输至火焰放大器。放大器判断信号强度超过阈值时输出火焰存在信号。当火焰熄灭，紫外辐射消失，光敏管截止，放大器触发熄火报警信号输出。
安装要求 将探头旋入燃烧器观火孔，调整角度对准火焰中心。 拧紧锁紧螺母固定探头位置。 连接屏蔽信号电缆至对应火焰控制器。 调试时点火验证火焰信号正常触发。
使用注意事项 石英窗口必须定期清理油污与积碳，污染会阻挡紫外辐射造成漏报。 探头安装位置不得受到其他光源直射，强光会造成虚假火焰信号。 信号电缆必须屏蔽，与高压点火线分开敷设。 探头拆卸后必须重新安装密封垫圈，防止烟气泄漏。
