描述

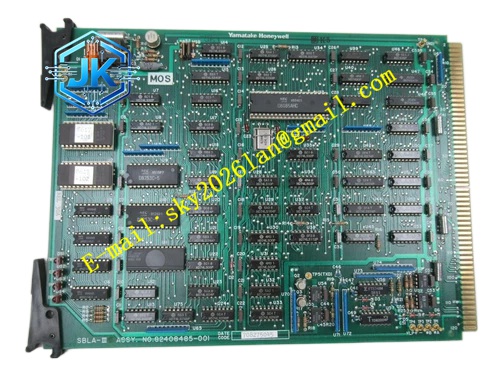

Honeywell 82408485-001 SBLA-III
技术规格
- 适配系统：Honeywell TDC3000 / TPS LCN 同轴总线
- 总线介质：75Ω LCN 专用同轴电缆
- 总线通讯速率：5Mbps
- 阻抗规格：75Ω 精密匹配阻抗
- 供电类型：无源板卡，无需背板供电
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 无源信号转接，不做信号放大，仅完成 LCN 同轴信号的分配与阻抗匹配。板载可投切精密 75Ω 终端电阻，支持网段末端接入终端匹配，吸收总线末端反射波，消除高频信号反射。多组 BNC 同轴端子，区分主干端口、分支端口，支持多路 LCN 分支线缆同时接入。PCB 内部完整屏蔽铜箔隔离，每一路同轴信号独立屏蔽通道，隔绝外部电磁干扰。板上标识清晰的主干、分支、终端电阻拨动开关，方便现场调试布线。无源架构无有源芯片，故障率低，长期稳定运行。
应用场景 大型石化装置 LCN 主干网络多分支机柜信号分配 炼油厂 TDC3000 LCN 网段末端阻抗匹配单元 电厂 TPS 系统 LCN 总线改造、线缆扩容备件 油气集输站场 LCN 网络故障排查替换端子板 存量化工装置 LCN 总线分支节点转接单元
性能参数
- 阻抗精度：75Ω±1Ω
- 信号插入损耗：≤0.2dB
- 屏蔽衰减：大于 60dB
- 工作带宽：DC~10MHz，完全覆盖 LCN 总线工作频率
材质构成 FR4 高介电常数阻抗匹配 PCB 板 精密金属膜 75Ω 终端电阻 BNC 屏蔽同轴端子、连续屏蔽铜箔隔离层 金属屏蔽外壳、绝缘定位支架 金属卡扣、机架安装固定结构
结构特征 TDC3000 标准竖插板卡外形，正面排布多组 BNC 同轴接头，主干端口与分支端口分区标识。板上设置拨动开关，控制终端电阻接入或者断开。PCB 内部信号走线严格按照 75Ω 阻抗设计，每一路信号独立屏蔽隔离。金属卡扣直接固定在机架槽位，BNC 接头朝外，方便同轴线缆插拔操作。板卡边缘设置防呆缺口，防止反向插装。
工作原理 LCN 同轴总线高频差分信号经由 BNC 主干端口送入板卡，板内屏蔽走线保持恒定 75Ω 阻抗，将信号无衰减分配至各个分支 BNC 端口。当本板卡作为网段最末端节点，拨动开关接入内置 75Ω 终端电阻，吸收总线末端信号，消除信号反射带来的波形畸变、报文校验错误。中间分支节点断开终端电阻，保证主干总线阻抗连续，不破坏整条 LCN 网段信号完整性。无源结构不产生信号增益，只完成信号转接与阻抗匹配。
安装要求 将板卡垂直插入 TDC3000 机架指定 LCN 端子槽位，锁紧卡扣。LCN 同轴电缆 BNC 接头拧紧，保证屏蔽层连续导通，无松动间隙。网段末端节点，终端电阻开关拨至接入位置；中间分支节点，终端电阻开关断开。所有同轴线缆屏蔽层统一在机柜侧单点接地。安装完成后，使用 TDC3000 系统诊断工具检测总线信号幅值、波形质量。
使用注意事项 BNC 接头必须拧紧，接头松动会造成屏蔽层断开，信号衰减，引发随机通讯中断。终端电阻仅允许在整条网段最末端接入，中间节点接入终端电阻会造成全网信号衰减、通讯故障。板卡为无源硬件，无状态指示灯，无法依靠灯光判断运行状态，只能依靠系统诊断工具检测总线质量。禁止在单端口并联额外同轴分支，超出分支数量会破坏总线阻抗。
